配器、充电器。
目 录
1 样机介绍： .............................................................................................................................. - 3 -
2 样机特性： ............................................................................................................................. - 4 -
2.1 输入特性： .................................................................................................................... - 4 -
2.2 输出特性(Line END)： ................................................................................................ - 4 -
2.3 整机参数： ................................................................................................................... - 4 -
2.4 保护功能测试： ........................................................................................................... - 4 -
2.5 工作环境： ................................................................................................................... - 5 -
2.6 测试仪器： .................................................................................................................... - 5 -
3 样机结构信息： ...................................................................................................................... - 5 -
3.1 电路原理图及 BOM： ................................................................................................. - 5 -
3.1.1 原理图： ............................................................................................................. - 5 -
3.1.2 元器件清单： ..................................................................................................... - 6 -
3.1.3 PCB 布线： ........................................................................................................ - 6 -
3.2 变压器绕制工艺： ....................................................................................................... - 7 -
3.2.1 电路示意图： ................................................................................................... - 7 -
3.2.2 规格参数： ....................................................................................................... - 7 -
3.2.3 变压器参数: ..................................................................................................... - 8 -
3.2.4 变压器结构图： ............................................................................................... - 7 -
4 性能测评： .............................................................................................................................. - 8 -
4.1 输入特性： ................................................................................................................... - 8 -
4.2 输出特性： ................................................................................................................... - 9 -
4.2.1 线性调整率和负载调整率: ............................................................................ - 9 -
4.2.2 输出电压纹波： .............................................................................................. - 9 -
4.3 保护功能： ................................................................................................................. - 10 -
4.3.1 过流保护： .................................................................................................... - 10 -
4.3.2 短路保护： .................................................................................................... - 10 -
4.4 动态测试： ................................................................................................................. - 10 -
4.5 系统延时时间测试： ................................................................................................. - 10 -
4.6 其它重要波形测试： ................................................................................................. - 11 -
4.7 IC 温度测试： .. ............................................................................................................- 11 -
5 EMI 评估测试 ........................................................................................................................ - 12 -
1 样机介绍CR6332：
该测试报告是基于一个能适用于宽输入电压范围，输出功率 12W，恒压输出
的适配器样机，控制 IC 采用了本公司的 CR6332

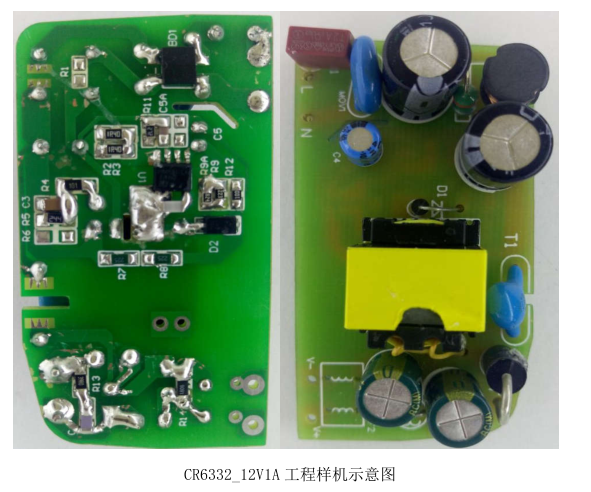

该样机是一款基于CR6332设计的，全电压实现12V1A输出的适配器。AC90V
满足启动时间的条件下，实现AC230V样机待机功耗<75mW；典型输入电压时平均
效率>83.3%；能够满足最严格的能效标准“COC_T2”；全电压可实现±5%的CV
输出精度。
样机尺寸：34*67mm；样机具有良好的动态负载能力，良好的恒流输出效果；
同时具有“软启动、OCP、SCP、OVP、FB开路保护、OTP自动恢复”等多种保护功
能。
样机的变压器，采用了EE16加宽磁芯（PC40材质），变压器绕制工艺部分，
请见后文详细说明。
