启达启臣微CR6332P高精度CC/CV原边检测PWM开关
主要特点
待机低于75mW
原边检测拓扑结构，无需光耦和TL431
全电压范围内高精度恒压和恒流输出
可编程CC/CV模式控制
采用多模式控制的效率均衡技术
内置输出线电压补偿功能
内置初级电感量偏差补偿功能
内置全电压功率自适应补偿功能
内置过温度保护功能
内置CS开路保护功能
内置输出短路保护功能
内置前沿消隐
启动电流和工作电流低
VDD端过压保护和钳位保护
逐周期过流保护
SOP-7L绿色封装

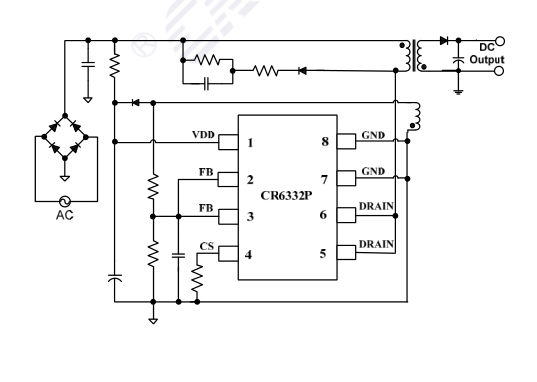

基本应用
小功率电源适配器
蜂窝电话充电器
数码相机充电器
电脑和服务器辅助电源
替代线性调整器和RCC
产品概述
CR6332P 是一款高性能原边检测控制的 PWM 开关，待机功耗小于 75mW。CR6332P
内部采用了多模式控制的效率均衡技术，用于优化芯片系统待机功耗和提升效率，同时采用
了初级电感量补偿技术和内部集成的输出线电压补偿技术，保证了芯片在批量生产过程中
CC/CV 输出精度，内置的全电压功率自适应补偿技术保证了系统在全电压范围（90V~264V）
内输出恒定的功率。
CR6332P 集成了多种功能和保护特性，包括欠压锁定（UVLO），VDD 过压保护（OVP），
软启动，过温保护（OTP），逐周期电流限制（OCP），CS 引脚悬空保护，输出短路保护，
内置前沿消隐电路，使得芯片具有更高的可靠性。
工作原理
CR6332P 是一款高性能原边检测控制的 PWM 开关，待机功耗小于 75mW。CR6332P
内部采用了多模式控制的效率均衡技术，用于优化芯片系统待机功耗和提升效率，同时采用
了初级电感量补偿技术和内部集成的输出线电压补偿技术，保证了芯片在批量生产过程中
CC/CV 输出精度，内置的全电压功率自适应补偿技术保证了系统在全电压范围（90V~264V）
内输出恒定的功率。它采用原边控制方式，因此不需要 TL431 和光耦。
