配器、充电器。
目 录
1 样机介绍： .............................................................................................................................. - 3 -
2 样机特性： ............................................................................................................................. - 4 -
2.1 输入特性： .................................................................................................................... - 4 -
2.2 输出特性(PCB END)： ............................................................................................... - 4 -
2.3 整机参数： ................................................................................................................... - 4 -
2.4 保护功能测试： ........................................................................................................... - 4 -
2.5 工作环境： ................................................................................................................... - 5 -
2.6 测试仪器： .................................................................................................................... - 5 -
3 样机结构信息： ...................................................................................................................... - 6 -
3.1 电路原理图及 BOM： ................................................................................................. - 6 -
3.1.1 原理图： ............................................................................................................. - 6 -
3.1.2 元器件清单： ..................................................................................................... - 6 -
3.1.3 PCB 布局&布线： ............................................................................................. - 7 -
3.2 变压器绕制工艺： ....................................................................................................... - 8 -
3.2.1 电路示意图： ................................................................................................... - 8 -
3.2.2 规格参数： ....................................................................................................... - 8 -
3.2.3 变压器参数: ..................................................................................................... - 8 -
3.2.4 变压器结构图： ............................................................................................... - 9 -
4 性能测评： ............................................................................................................................ - 10 -
4.1 输入特性： ................................................................................................................. - 10 -
4.2 输出特性： ................................................................................................................. - 11 -
4.2.1 线性调整率和负载调整率: （1.5m 24AWG Cable） ................................ - 11 -
4.2.2 输出恒流特性：（1.5m 24AWG Cable） .................................................... - 11 -
4.2.3 输出电压纹波： ............................................................................................ - 12 -
4.3 保护功能： ................................................................................................................. - 12 -
4.3.1 过流保护： .................................................................................................... - 12 -
4.3.2 短路保护： .................................................................................................... - 13 -
4.4 系统温升测试 ............................................................................................................. - 13 -
4.5 系统延时时间测试： ................................................................................................. - 13 -
4.6 其它重要波形测试： ................................................................................................. - 15 -
5 EMI 评估测试 ........................................................................................................................ - 16 -
1 样机介绍CR6258：
该测试报告是基于一个能适用于宽输入电压范围，输出功率 12W，恒压恒流
输出的电源适配器样机，控制 IC 采用了本公司的 CR6258。

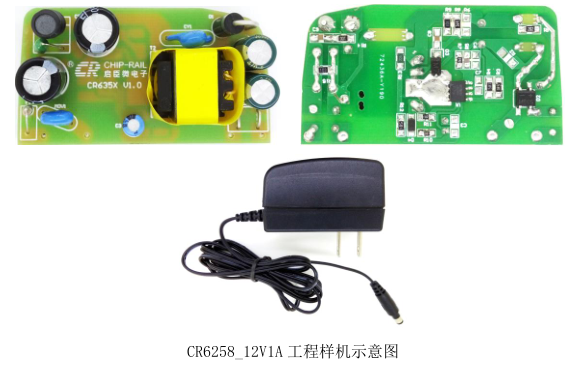

CR6258样机PCBA尺寸：62*33*21mm,是一款全电压实现12V1A输出的电源适配器。
AC100V满足启动时间的条件下，实现AC264V样机待机功耗仅为69mW；全电压输入
时平均效率>84%；能够满足最严格的 “COC_V5_T2” 能效标准；全电压可实现
±3%的CC/CV输出精度。
整机（含套件外壳）可满足40℃环境温度满载温升测试要求。样机具良好的
恒流输出效果；同时具有“软启动、OCP、SCP、OVP、OTP自动恢复”等多种保护
功能。
样机的变压器，采用了EE16W加宽磁芯（PC40材质）。变压器绕制工艺部分，
请见后文详细说明。
2 样机特性CR6258：

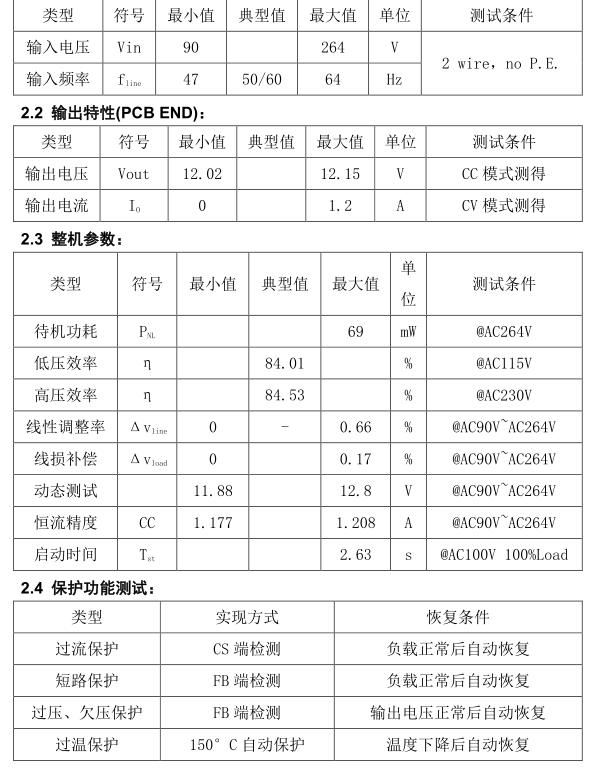

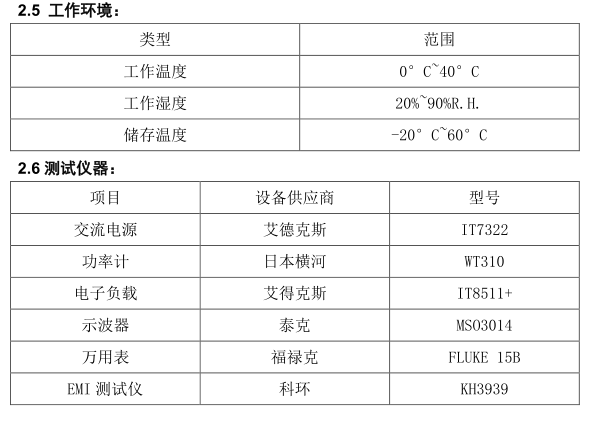

以下表格为工程样机的主要特性，具体测试方法在第 4 章节中有详细说明。
2.1 输入特性CR6258：
