启达启臣微CR3222 12V0.4A极少元件数量低成本解决方案
标题 CR3222 12V0.4A 工程样机测试报告
输入、输出规格 90~264V AC Input；12V 0.4A
应用领域 待机电源
文档编号 CR3222_12V0.4A
著作所有权 成都启臣微电子有限公司
CR3222 芯片特性：
极少元件数量低成本解决方案
内建频率抖动，优化 EMI 特性
CS 输入内置 LEB 时间
逐周期电流限制功能
过载保护，输出短路保护
VDD 欠压锁定、过压保护
IC 内置 OTP 功能
目 录
1 样机介绍：................................................................................................................................- 3 -
2 样机特性：................................................................................................................................- 4 -
2.1 输入特性：......................................................................................................................- 4 -
2.2 输出特性：.....................................................................................................................- 4 -
2.3 整机参数：.....................................................................................................................- 4 -
2.4 保护功能测试：.............................................................................................................- 4 -

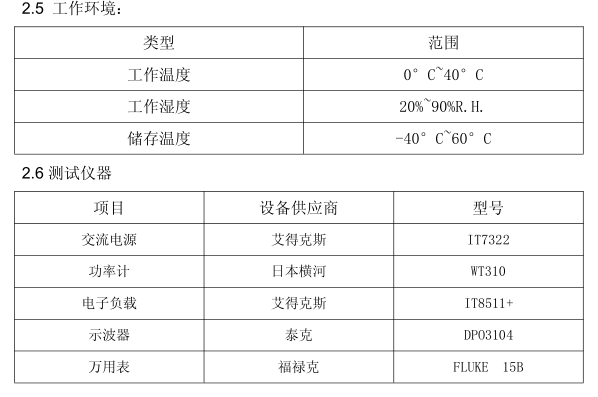

2.5 工作环境：.....................................................................................................................- 5 -
2.6 测试仪器..........................................................................................................................- 5 -
3 样机结构信息：........................................................................................................................- 5 -
3.1 电路原理图及 PCB 版图：........................................................................................... - 5 -
3.2 元器件清单：.................................................................................................................- 7 -
3.3 L2 电感绕制工艺：.........................................................................................................- 7 -
4 性能测评：.................................................................................................................................- 7 -
4.1 输入特性：.....................................................................................................................- 8 -
4.2 输出特性..........................................................................................................................- 8 -
4.2.1 输出电压纹波：................................................................................................- 8 -
4.3 保护功能：.....................................................................................................................- 9 -
4.3.1 过流保护：........................................................................................................- 9 -
4.3.2 短路保护：........................................................................................................- 9 -
5 其它重要波形测试：..............................................................................................................- 10 -

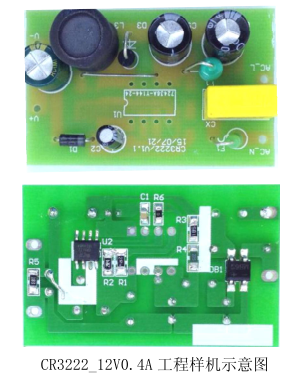

1 样机介绍：
该测试报告是基于一个能适用于 90VC-264VAC 电压范围，输出功率 4.8W，
12V 恒压输出的工程样机，控制 IC 采用了本公司的 CR3222。
2 样机特性：

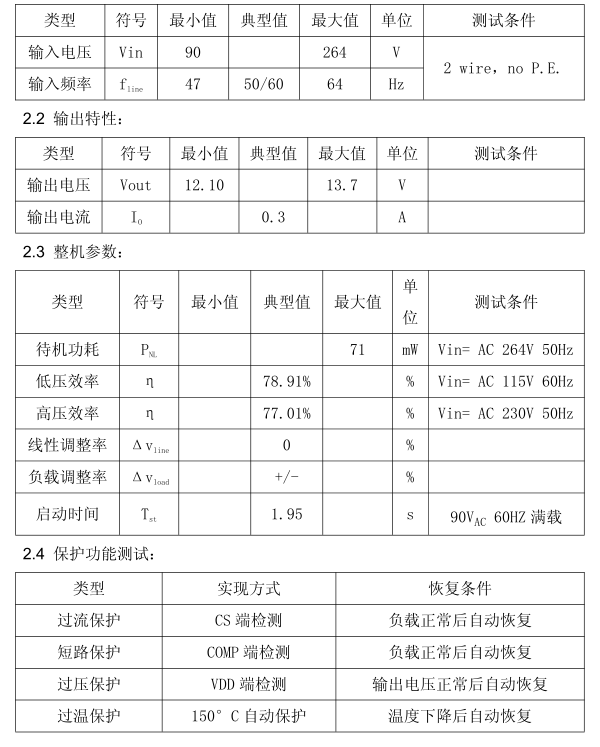

以下表格为工程样机的主要特性，具体测试方法在第 4 章节中有详细说明。
2.1 输入特性：
3 样机结构信息：
本小节展示了工程样机的电路、版图结构，变压器结构及工艺。
3.1 电路原理图及 PCB 版图：
（1）原理图：
未完。。。
由于资料过多，未上传完毕，如需更详细资料，请找客服索要！！！
