启达/启臣微CR7010B/CRM7010B CMOS H桥直流马达驱动器规格书
特性
驱动电流最大可达2.0A（VDD,VM=5.0V）
低导通电阻
内置电荷泵电路
高转换效率
低电压工作 (最小1.8V )
内置热保护功能
SOP-8L Pb-Free Package
应用
数码相机等电子设备
水表、电表、天然气表等
玩具
产品概述

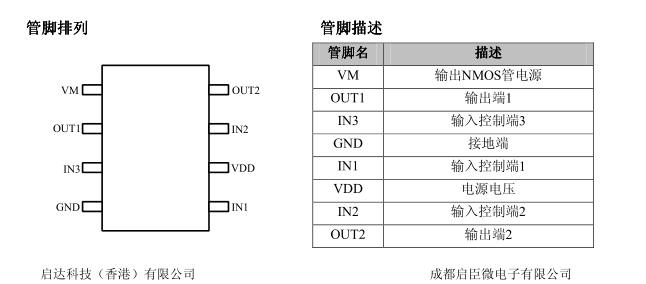

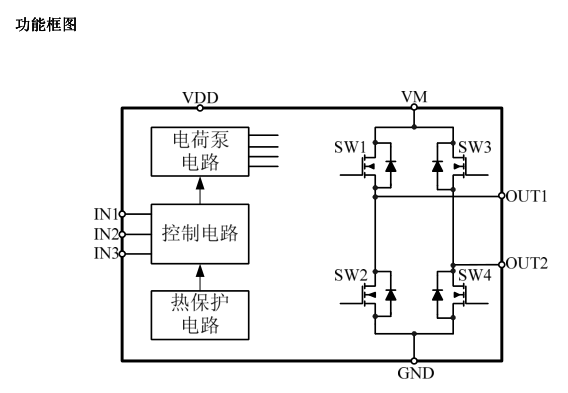

CR7010B为低电压大电流H桥马达驱动电
路。主要用在相机、玩具的马达上。IN1、IN2
和IN3为控制电路的输入信号，控制电路的输
出信号控制电荷泵电路升压，产生驱动输出大
功率管的驱动信号，四个NMOS输出管形成H桥
输出，驱动外接马达。
CR7010B内部集成了过热保护电路，如果
芯片温度超过140℃，CR7010B会暂时停止工
作，等温度降低后自动重新启动。
为了使输出能够更加稳定，CR7010B采用
了双电源供电，其中VDD为内部电路的电源，
而VM为四个NMOS驱动管的单独供电电源。
