配器、充电器。
目 录
CR5259_12V2A SMPS 工程样机测试报告.....................................................................................- 1 -
1 样机介绍：................................................................................................................................- 3 -
2 样机特性：................................................................................................................................- 4 -
1.2 输入特性：......................................................................................................................- 4 -
2.2 输出特性：.....................................................................................................................- 4 -
2.3 整机参数：.....................................................................................................................- 4 -
2.4 保护功能测试：.............................................................................................................- 4 -
2.5 工作环境：.....................................................................................................................- 5 -
2.6 测试仪器..........................................................................................................................- 5 -
3 样机结构信息：........................................................................................................................- 5 -
3.1 电路原理图及 PCB 版图：...........................................................................................- 5 -
3.2 变压器绕制工艺：.........................................................................................................- 7 -
3.3 元器件清单：.................................................................................................................- 8 -
4 性能测评：................................................................................................................................- 8 -
4.1 输入特性：.....................................................................................................................- 8 -
4.2 输出特性：.....................................................................................................................- 9 -
4.1.2 线性调整率和负载调整率：............................................................................- 9 -
4.2.2 输出电压纹波：..............................................................................................- 10 -
4.3 保护功能：...................................................................................................................- 10 -
4.3.1 过流保护：......................................................................................................- 11 -
4.3.2 短路保护：功率计限流电流为 2.5A.............................................................- 11 -
4.4 动态测试：...................................................................................................................- 10 -
4.5 系统延时时间测试：..................................................................................................- 13 -
5 其它重要波形测试：..............................................................................................................- 13 -
6 温度测试：...............................................................................................................................- 13 -
7 EMI 评估测试..........................................................................................................................- 14 -

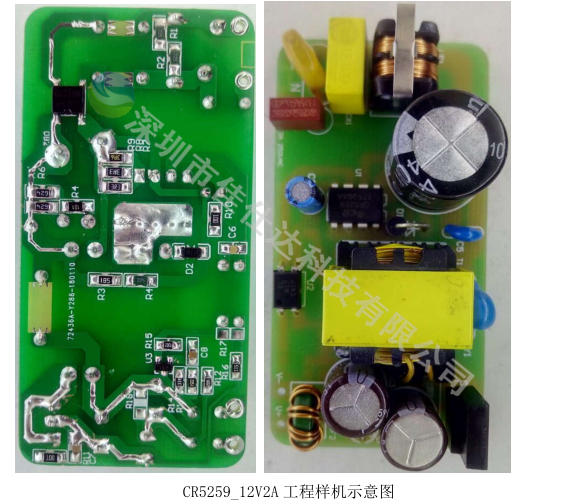

1 样机介绍：
该测试报告是基于一个能适用于宽输入电压范围，输出功率 24W，恒压输出
的工程样机，控制 IC 采用了本公司的 CR5259。
CR5259是一款采用内置高压功率MOSFET，具有优化的图腾驱动电路以及电流
模式PWM控制器，适用于待机功耗<75mW的小功率AC/DC电源适配器、充电器电源。
CR5259在重载或中等负载时，工作在PWM模式，频率为65kHz。当负载逐渐减小时，
振荡器的工作频率逐渐降低，最后稳定在 22kHz左右。在空载和轻载时，电路采
用间歇模式，有效的降低了待机功耗。
该样机大小73.8mm×36.8mm，AC264V输入待机功耗<75mW，平均效率>87.0%，
能够满足“能源之星V2.0 VI级能效”与欧洲COCT2标准；具有“软启动、OCP、
SCP、OTP、OVP自动恢复”等多种保护功能；由振荡电路产生的频率抖动，可以
改善EMI特性。
样机的变压器，采用了EE22加宽磁芯（PC40材质），变压器绕制工艺部分，
请见后文详细说明。
2 样机特性：
以下表格为工程样机的主要特性，具体测试方法在第4章节中有详细说明。
1.2 输入特性：
类型 符号 最小值 典型值 最大值 单位 测试条件
输入电压 Vin 90 264 V
2 wire，no P.E.
输入频率 f line 47 50/60 64 Hz
2.2 输出特性：
类型 符号 最小值 典型值 最大值 单位 测试条件
输出电压 Vout 11.923 12 12.177 V
CC 模式测得
输出电流 I O 0 2 2.60 A
2.3 整机参数：
类型 符号 最小值 典型值 最大值
单
位
测试条件
待机功耗 P NL 69 mW Vin=AC 264V
低压效率 η 87.87% % AC115V 平均效率
高压效率 η 88.04% % AC230V 平均效率
线性调整率 Δv line 0 %
负载调整率 Δv load +/- 1.6 %
启动时间 T st 2.476 S 100V AC 满载
2.4 保护功能测试：
类型 实现方式 恢复条件
过流保护 CS 端检测 负载正常后自动恢复
短路保护 FB 端检测 负载正常后自动恢复
过压保护 VDD 端检测 负载正常后自动恢复
过温保护 150°C 自动保护 温度下降后自动恢复
2.5 工作环境：
类型 范围
工作温度 0°C~40°C
工作湿度 20%~90%R.H.
储存温度 -40°C~60°C
2.6 测试仪器
项目 设备供应商 型号
交流电源 艾得克斯 IT7322
功率计 日本横河 WT310
电子负载 艾得克斯 IT8511+
示波器 泰克 DPO3104
万用表 福禄克 FLUKE 15B
3 样机结构信息：
本小节展示了工程样机的电路、版图结构，变压器结构及工艺。
3.1 电路原理图及 PCB 版图：
（1）原理图：
