启达/启臣微CR5904+CR6562_19V4.5A测试报告 PFC控制器

时间：2017-08-11 17:44

启达/启臣微CR5904+CR6562_19V4.5A测试报告 PFC控制器

一：CR5904+CR6562规格参数：

输入电压：AC90V-AC264

输出电压：19V

输出电流：4.5A

二： CR5904+CR6562电路图

CR5904+CR6562变压器参数

1、PFC 电感（TF1）：

磁芯：PQ2620，PC40

Np：0.35*2，68T

Naux：0.2*1，9T

Lp：640uH

2、QR变压器（T1）：三明治绕法

磁芯：PQ3220，PC40

Np：0.25*2，50T

Ns：0.45*3 10T（三层绝缘线）

Naux：0.2*1，9T

Lp：650uH

CR5904+CR6562主要参数：
1 待机功耗：

输入电压（V ）待机功耗（mW ）

AC264V 430

注：由于CR5904没有PFC-VCC功能脚，待机时无法关断PFC，430mW测试的是平均值。

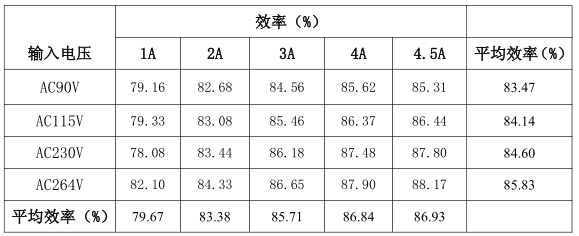

2 ，能效测试（未加输出线测试）：

注：由于CR5904没有PFC-VCC功能脚，轻载时无法关闭PFC，导致轻载时的效率偏低。

3， PFC ：
cr5904

注：由于CR5904没有PFC-VCC功能脚，轻载时无法关闭PFC，导致高压输入轻载时的PFC处于间歇工

作状态。

4，满载ATHD ：
cr6562
