CR522X-CR5221/CR5223/CR5224/CR5228/CR5229应用指导书
摘要：(CR5221,CR5223,CR5224,CR5228,CR5229)

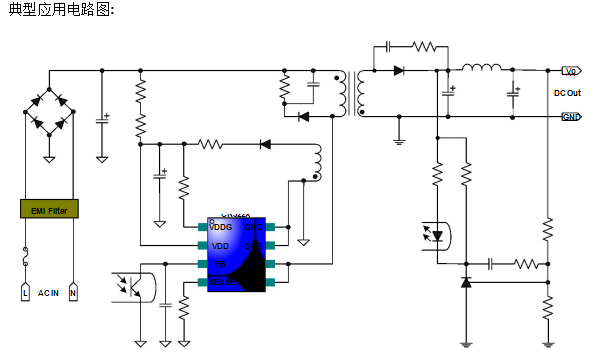

本文主要介绍了 CR522X -CR5221,CR5223,CR5224,CR5228,CR5229的特征和详细的工作原理，描述了一种采用 CR522X-CR5221,CR5223,CR5224,CR5228,CR5229 的反激式隔离 AC-DC 开
关电源的简单而高效的设计方法。
芯片特征：
² 内置 600V 功率 MOS 管
² 过温保护功能
² 低的启动电流：3uA（Typ）
² 低的工作电流：2mA（Typ）
² 内置软启动以减小 MOSFET 应力
² 内置频率抖动以改善 EMI 特性
² 内置斜波补偿电路
² 50KHz 的开关频率
² 为改善效率和最小待机功耗而设计的 Hiccup Mode & PFM 工作模式
² VDD 欠压保护(UVLO)、过压保护(OVP)及 VDD 电压钳位功能、OLP 等多种自恢复保护
高效节能：
满足能源之星EPS 2.0版Ⅴ级能效标准
应用领域：(CR5221,CR5223,CR5224,CR5228,CR5229)
² 电池充电器
² 数码产品适配器
² VCR，SVR，STB，DVD 等电源
² PC，TV 辅助电源
² 开放式电源

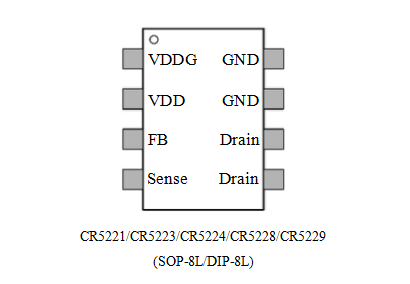

管脚信息：
一、芯片工作原理
1.功能概述：

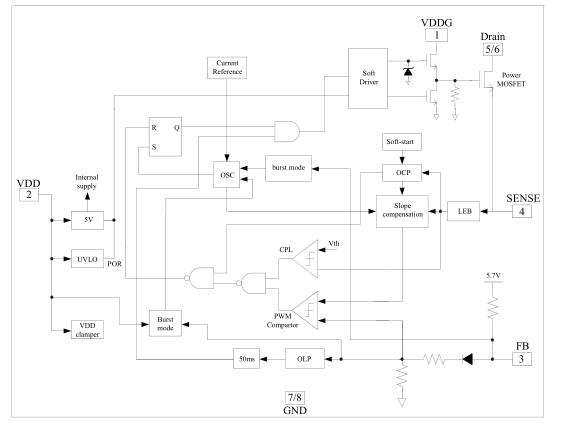

图
1.1 CR522X-CR5221,CR5223,CR5224,CR5228,CR5229
内部框图
CR522X -CR5221,CR5223,CR5224,CR5228,CR5229是用于 24W 以内离线式开关电源 IC，该 IC 含有高压功率 MOSFET，具有优化的图腾驱动电
路以及电流模式 PWM 控制器。PWM 控制器包含 50KHz 固定的频率振荡发生器以及各种保护。由振荡电
路产生的频率抖动，可以改善 EMI 特性。
为了获得良好的效率和待机功耗，CR522X -CR5221,CR5223,CR5224,CR5228,CR5229在重载或中等负载时，工作在 PWM 模式，频率为 50KHz。
当负载逐渐减小时，振荡器的工作频率逐渐降低，最后稳定在 22KHz 左右。在空载和轻载时，电路采用间
歇模式，有效的降低了待机功耗。
保护功能包括：欠压锁定、过压保护及钳位、过载保护等，各种保护解除后均可自动恢复工作。
由于 CR522X -CR5221,CR5223,CR5224,CR5228,CR5229高度集成，使用外围元件较少。采用 CR522X 可简化反激式隔离 AC-DC 开关电源设计，
从而使设计者轻松的获得可靠的系统。
2.欠压锁定和启动电路
系统在上电时，整流后的高压通过启动电阻 R
IN 为 V
DD 端的电容 C1 充电，直到 VDD 端电压达到芯片
的启动电压 V
DD_ON(典型 14.8V)时，芯片启动并且驱动整个电源系统工作。如果发生保护，输出关断，导
致辅助绕组掉电，VDD 端电压开始下降，当 VDD 端电压低于芯片的关闭电压 V
DD_OFF（典型 9V）时，控
制电路关断，芯片消耗电流变小，进入再次启动序列。
