配器、充电器。
目 录
CR5234_5V2.4A SMPS 工程样机测试报告...................................................................................- 1 -
1 样机介绍：................................................................................................................................ - 3 -
2 样机特性：................................................................................................................................ - 4 -
2.1 输入特性：........................................................................................................- 4 -
2.2 输出特性：.......................................................................................................- 4 -
2.3 整机参数：.......................................................................................................- 4 -
2.4 保护功能测试：..............................................................................................- 4 -
2.5 工作环境：.......................................................................................................- 5 -
2.6 测试仪器............................................................................................................- 5 -
3 样机结构信息：........................................................................................................................ - 5 -
3.1 电路原理图及 PCB 版图：............................................................................- 5 -
3.2 变压器绕制工艺：..........................................................................................- 7 -
3.3 元器件清单：..................................................................................................- 8 -
4 性能测评：................................................................................................................................ - 9 -
4.1 输入特性：.......................................................................................................- 9 -
4.2 输出特性：.................................................................................................... - 10 -
4.2.1 线性调整率和负载调整率：............................................................................- 10 -
4.2.2 输出电压纹波：................................................................................................- 10 -
4.3 保护功能：.....................................................................................................- 11 -
4.3.1 过流保护：........................................................................................................ - 11 -
4.3.2 短路保护：功率计限流电流为 2.5A...............................................................- 11 -
5 其它重要波形测试：..............................................................................................................- 12 -
6 EMI 评估测试:......................................................................................................................... - 13 -
1 样机介绍：
该测试报告是基于一个能适用于宽输入电压范围，输出功率 12W，恒压输出
的工程样机，控制 IC 采用了本公司的 CR5234。

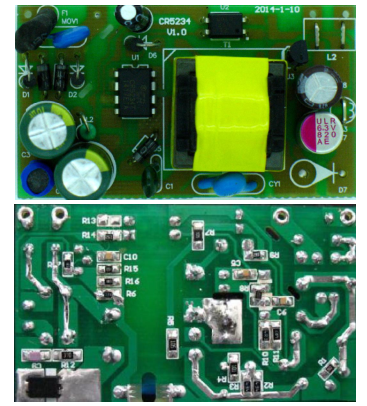

CR5234_5V2.4A 工程样机示意图
CR5234是一款采用内置高压功率MOSFET，具有优化的图腾驱动电路以及电流
模式PWM控制器，适用于待机功耗<100mW的小功率AC/DC电源适配器、充电器电源。
CR5234在重载或中等负载时，工作在PWM模式，频率为65kHz。当负载逐渐减小时，
振荡器的工作频率逐渐降低，最后稳定在 22kHz左右。在空载和轻载时，电路采
用间歇模式，有效的降低了待机功耗。
该样机大小65mm×38mm，AC264V输入待机功耗<100mW，平均效率>81.0%，能
够满足“能源之星V2.0 VI级能效”标准；具有“软启动、OCP、SCP、OTP、OVP
自动恢复”等多种保护功能；由振荡电路产生的频率抖动，可以改善EMI特性。
样机的变压器，采用了EF20磁芯（PC40材质），变压器绕制工艺部分，请见
后文详细说明。
2 样机特性：
以下表格为工程样机的主要特性，具体测试方法在第4章节中有详细说明。
