1 样机介绍：
该测试报告是基于一个能适用于宽输入电压范围，输出功率 18W，恒压输出
的工程样机，控制 IC 采用了本公司的 CR5256。

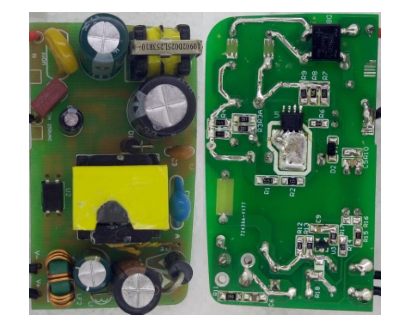

CR5256_12V1.5A 工程样机示意图
CR5256是一款采用内置高压功率MOSFET，具有优化的图腾驱动电路以及电流
模式PWM控制器，适用于待机功耗<75mW的小功率AC/DC电源适配器、充电器电源。
CR5256在重载或中等负载时，工作在PWM模式，频率为65kHz。当负载逐渐减小时，
振荡器的工作频率逐渐降低，最后稳定在 22kHz左右。在空载和轻载时，电路采
用间歇模式，有效的降低了待机功耗。
该样机大小65.5mm×39mm，AC264V输入待机功耗<75mW，平均效率>86.0%，
能够满足“能源之星V2.0 VI级能效”与欧洲COCT2标准；具有“软启动、OCP、
SCP、OTP、OVP自动恢复”等多种保护功能；由振荡电路产生的频率抖动，可以
改善EMI特性。
样机的变压器，采用了EE19加宽磁芯（PC40材质），变压器绕制工艺部分，
请见后文详细说明。
