产品描述
CR5216 是一款高集成度、低成本的电流模式 PWM 功率开关。CR5216 内置高压功率三
极管。芯片采用 VDD 自供电技术，省略辅助绕组，减小系统成本。芯片内集成固定工作频
率 65kHz，在负载降低时，工作频率线性下降以提高效率，最低频率 22kHz 可避免音频噪声。
内部集成 VDD 过压和芯片过温保护功能；软启动功能可以减少系统启动时功率管的应力，
前沿消隐时间简化了系统应用。通过频率抖动降低开关噪声，简化了 EMI 设计。CR5216 提
供 DIP-8L 的封装。

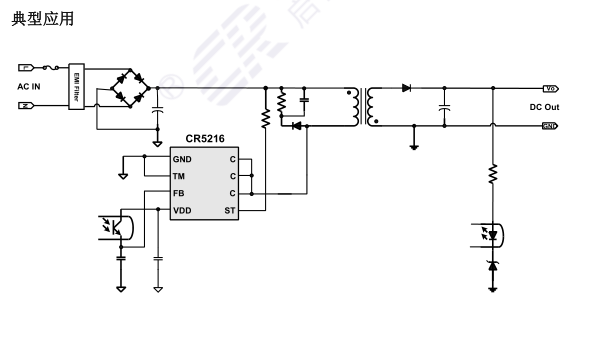

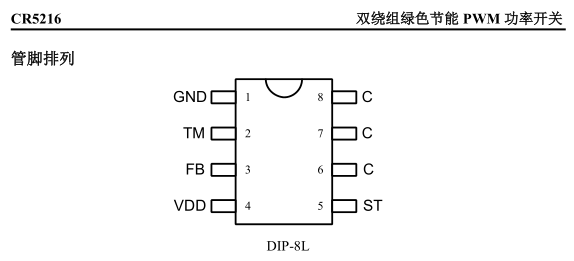

管脚描述
管脚序号 符号 描述
1 GND 地脚
2 TM 测试模式脚，正常工作时接地
2 FB 电压反馈脚，决定输出占空比，同时此脚控制系统工作频率
4 VDD 电源脚
5 ST 启动脚，外接电阻实现快速启动
6/7/8 C 集电极脚，内置功率三极管集电极
