启达CR5213/CR5213C原边低待机BJT PWM功率控制器/开关
CR5213/CR5213C高精度恒流/ 恒压原边QR PWM 功率开关
特征
低启动电流
恒压精度可达±5%、恒流精度可达±4%
原边检测拓扑结构，无需TL431和光耦
动态负载响应功能
可编程CC/CV模式控制
高能效QR控制模式
内置输出线电压补偿功能
内置初级电感量偏差补偿功能
内置前沿消隐电路 (LEB)
内置高低压过功率补偿
内置次级电压采样控制器
无音频噪音控制技术
VDD端过压保护
内置FB开路保护功能
欠压锁定保护功能
逐周期电流限制
过载保护
过温保护

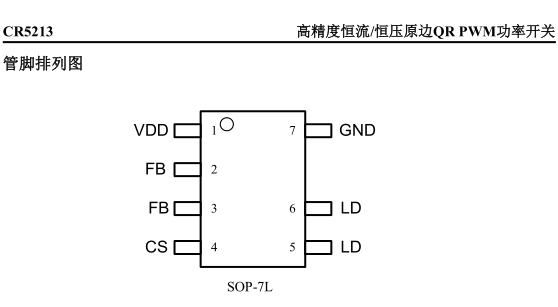

SOP-7L封装

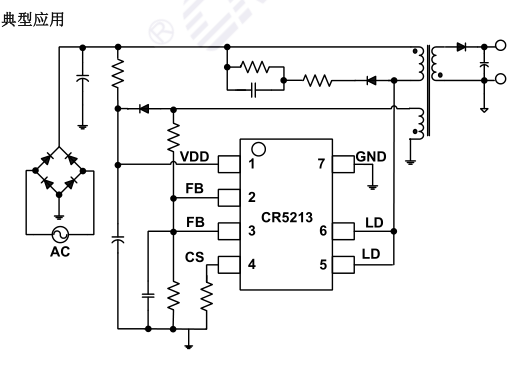

应用
手机/数码摄像机充电器
小功率电源适配器
电脑和电视机的辅助电源
替代线性调节器或RCC
产品概述
CR5213/CR5213C 是一款应用于小功率 AC/DC 充电器和电源适配器的高性能离线式脉宽调制控
制器。该芯片采用原边检测和调整的拓扑结构，因此在应用时无需 TL431 和光耦。CR5213/ CR5213C芯片内
置恒流/恒压两种控制方式，其典型的控制曲线如图所示。
在恒流控制时，最大输出电流和输出功率可以通过
CS 引脚的限流电阻 R S 设定。在恒压控制时，内置恒压
采样电路以及高精度的误差比较器基准电压保证了芯
片的高性能和高精度。此外，内置线损补偿电路保证了
从空载到满载条件下输出电压精度。芯片还具有极低的
静态工作电流（典型值为 800μA），芯片待机功耗低于 75mW。
CR5213/CR5213C 针对各种故障设计了一系列完善的保护措施，包括逐周期电流限制、峰值电流
