启达/启臣微电子CR3346原边QR模式PWM功率开关
CR3346高精度恒流/恒压、原边QR工作模式控制开关
特征
l 低启动电流
l 待机小于75mW
l 内置650V功率开关管
l 恒压、恒流精度可达±5%
l QR工作模式
l 原边检测拓扑结构，无需TL431和光耦
l 全电压范围内高精度恒压和恒流输出
l 可编程CC/CV模式控制
l 内置输出线电压补偿功能
l 内置初级电感量偏差补偿功能
l 内置前沿消隐电路 (LEB)
l 内置高低压过功率补偿
l 内置次级电压采样控制器
l VDD端过压保护
l 输出端过压保护
l 内置FB开路保护功能
l 内置CS开路保护功能
l 内置输出短路保护功能
l 欠压锁定保护功能
l 逐周期电流限制
l 过载保护
l 过温保护
SOP-7L封装
应用
l 小功率电源适配器
l LED照明
l 电脑和电视机的辅助电源
l 替代线性调节器或RCC
CR3346 是一款应用于小功率 AC/DC 充电器和电源适配器的高性能离线式脉宽调制控 制开关。该芯片工作在 QR 工作模式，采用原边检测和调整的拓扑结构，因此在应用时无需 TL431 和光耦。 芯片内置恒流/恒压两种控制方式，其典型的控制曲线如图所示。
在恒流控制时，最大输出电流和输出功率可以通过 CS 引脚的限流电阻 RS 设定。在恒压控制时，内置恒压 采样电路以及高精度的误差比较器基准电压保证了芯 片的高性能和高精度。此外，内置线损补偿电路保证了 从空载到满载条件下输出电压精度。芯片还具有极低的 静态工作电流（典型值为 800μA），在空载状态下， CR3346 工作在 PFM 模式，最小工作频率可以达到 250Hz，所以芯片的待机功耗很低(可以满足待机功耗低于 75mW)。

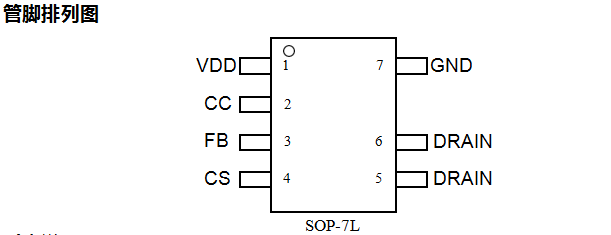

引脚说明
|
引脚 |
名称 |
输入/输出 |
描述 |
|
1 |
VDD |
Power |
电源。 |
|
2 |
CC |
IN |
连接一个电容到地。 |
|
3 |
FB |
IN |
辅助绕组电压反馈输入端。此引脚通过一个电阻分压器
连接到反射输出电压的辅助绕组上。 |
|
4 |
CS |
IN |
电流检测输入端。 |
|
5/6 |
DRAIN |
IN/OUT |
高压MOSFET的漏端 |
|
7 |
GND |
Power |
地。 |
典型应用
推荐工作环境
|
|
封装 |
230VAC ±15% |
85-265VAC |
|
适配器 1 |
适配器 1 |
|
CR3346 |
SOP-7L |
≤15W |
≤12W |
1. 适配器应用实际最大功率必须保证足够的 Drain 散热面积，测试条件 40℃环境温度。增加散热面积或风 冷来减小热阻可以获得更高的输出功率。
