启达CR625X-CR6257/CR6258/CR6259规格书 5678脚散热

		主要特点
l 待机低于75mW
l 原边检测拓扑结构,无需光耦和TL431
l 全电压范围内高精度恒压和恒流输出
l 可编程CC/CV模式控制
l 采用多模式控制的效率均衡技术
l 内置输出线电压补偿功能
l 内置初级电感量偏差补偿功能
l 内置全电压功率自适应补偿功能
	l 内置过温度保护功能
	l 内置CS开路保护功能
	l 内置输出短路保护功能
	l 内置前沿消隐
	l VDD端过压保护和钳位保护
	l 逐周期过流保护
	l 4个引脚散热
	l SOP-8L绿色封装

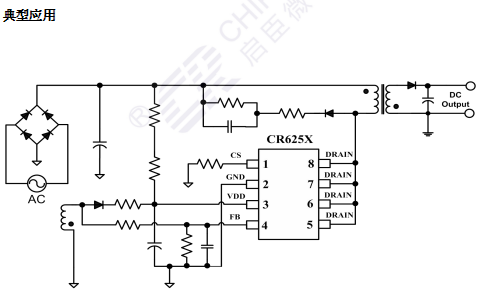

		基本应用
l 小功率电源适配器
l 蜂窝电话充电器
l 数码相机充电器
l 电脑和服务器辅助电源
l 替代线性调整器和RCC
	产品概述
CR625X 是一款高性能原边检测控制的 PWM 开关,待机功耗小于 75mW。CR625X 内 部采用了多模式控制的效率均衡技术,用于优化芯片系统待机功耗和提升效率,同时采用了 初级电感量补偿技术和内部集成的输出线电压补偿技术,保证了芯片在批量生产过程中 CC/CV 输出精度,内置的全电压功率自适应补偿技术保证了系统在全电压范围(90V~264V) 内输出恒定的功率。
CR625X 集成了多种功能和保护特性,包括欠压锁定(UVLO),VDD 过压保护(OVP), 软启动,过温保护(OTP),逐周期电流限制(OCP),CS 引脚悬空保护,输出短路保护, 内置前沿消隐电路,使得芯片具有更高的可靠性。

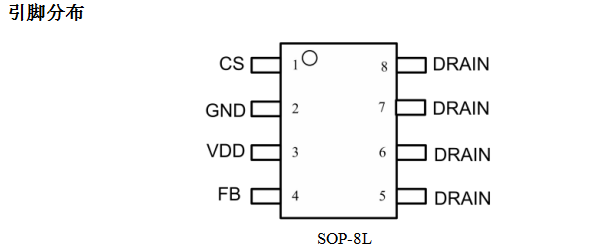

	引脚描述
	SOP-8L



			|
				引脚 |

				符号 |

				描述 |


			|
				1 |

				CS |

				CS 电阻引脚,用于初级峰值电流检测。 |


			|
				2 |

				GND |

				地线引脚。 |


			|
				3 |

				VDD |

				IC 供电引脚。该引脚为芯片的正常工作提供电压。 |


			|
				4 |

				FB |

				辅助绕组电压反馈输入端,通过一个电阻分压器连接到反射输
				出电压的辅助绕组上。 |


			|
				5/6/7/8 |

				DRAIN |

				HV MOSFET 漏端引脚。 |


	推荐工作环境


			|
				型号 |

				封装 |

				85-265VAC |


			|
				CR6257 |

				SOP-8L |

				≤12 W |


			|
				CR6258 |

				SOP-8L |

				≤15 W |


1. 实际最大功率必须保证足够的 DRAIN 散热面积,测试条件 45℃环境温度。增加散热面积或风冷来减
小热阻可以获得更高的输出功率。
极限参数


			|
				参数 |

				值 |

				单位 |


			|
				DRAIN 引脚电压 |

				-0.3 to BVdss |

				V |


			|
				VDD 引脚电压 |

				-0.3 to 34.5 |

				V |


			|
				CS/FB 引脚电压 |

				-0.3 to 7 |

				V |


			|
				最小/最大结温 |

				-40 to 150 |

				℃ |


			|
				储藏温度 |

				-50 to 155 |

				℃ |


			|
				SOP-8L 焊接温度 (10 秒) |

				260 |

				℃ |
