启达启臣微CR3001/CR3005/CR3006/CR3007同步整流开关规格书
CR300X简单结构同步整流开关
主要特点
l 同步整流可工作于DCM模式和QR模式
l 针对5V输出的电源系统进行了专门优 化和设计
l 最高工作频率可以达到200kHz
l 检测变压器输出端绕组实现精确的同 步整流控制
l 较低的工作电流和较高的系统效率，使 系统更容易满足更高能效的要求
l 精简的外围电路
l SOP-8L绿色封装
l 内置同步整流开关管
基本应用
l 小功率5V AC/DC电源适配器
l 手机充电器
l 低电压同步整流电路
产品概述
CR300X 是一款简单结构的同步整流开关，可以应用于输出电压为 5V 的 AC/DC 充电器 和适配器中。CR300X 中集成了一个 N 沟道的功率 MOS 开关管，用来替换传统的整流二极 管。由于功率 MOS 管的导通压降远小于整流二极管，因此它可以有效的提升系统的转换效 率，同时降低热损耗，从而更容易满足高能效的要求。CR300X 高度集成的功能和精简的系 统应用电路更适合于小功率充电器和适配器等对效率和体积有较高要求的应用。CR300X 通 过检测变压器输出端绕组实现精确的同步整流控制，可工作于 DCM 模式和 QR 模式。
|
产品名称 |
适用功率 |
|
CR3005 |
5V/3.4A |
|
CR3006 |
5V/3.1A |
|
CR3007 |
5V/2.4A |
注：实际应用最大功率必须保证足够的 Drain 散热面积，测试条件 40℃环境温度。增加散热面积或风冷来 减小热阻可以获得更高的输出功率。

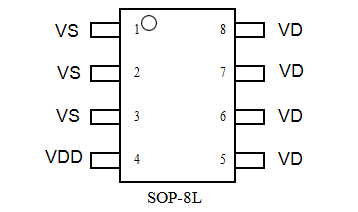

引脚分布
引脚描述
|
引脚序号 |
符号 |
描 述 |
|
1/2/3 |
VS |
HV MOSFET 源端引脚和芯片的接地端 |
|
4 |
VDD |
IC 供电引脚。该引脚为芯片的正常工作提供电压 |
|
5/6/7/8 |
VD |
HV MOSFET 漏端引脚和同步整流信号检测端 |
典型应用
