芯片特征：
²低成本、PWM&PFM&CRM (周期复位模式)控制
²低启动电流(约 3uA)
²低工作电流(约 1.2mA)
²电流模式控制
²内置同步斜坡补偿
²低 EMI 技术
²PWM 频率外部可调
²轻载工作无音频噪音
²内置前沿消隐
²90V~264V 的宽电压下可实现恒定最大输出功率
²GATE 引脚驱动输出高电平钳位 18.0V
²VDD 引脚过压保护 34.0V 欠压锁定(UVLO)、周期电流限制、短路保护、过载保护等保护功能
²具有自动恢复的保护功能
²高压 BiCMOS 工艺
²SOT-23-6L，SOP-8L ，DIP-8L 无铅封装
应用领域：
²AC/DC 电源适配器
²电池充电器
²开放式电源
²备用开关电源
²机顶盒开关电源
²384X 代替
²兼容：SG6848J&LD7535&OB2262&OB2263

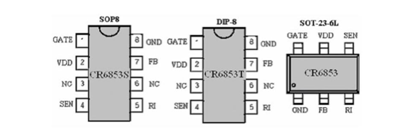

管脚信息：
高效节能：
满足能源之星
EPS 2.0版Ⅴ级能效标准！
典型应用电路图
:
一、芯片工作原理

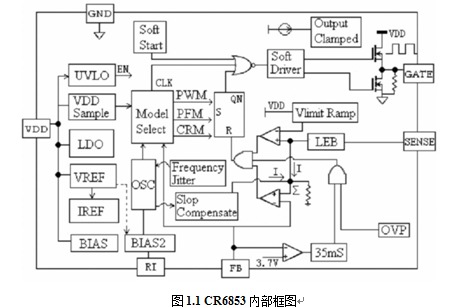

1. 功能概述：
CR6853 是用于 60W 以内离线式开关电源 IC，该 IC 具有优化的图腾驱动电路以及电流模式 PWM 控
制器。该芯片适用于离线式 AC-DC 反激拓扑的小功率电源模块。芯片可以通过外接电阻改变工作频率；
在轻载和无负载情况下自动进入 PFM 和 CRM，这样可以有效减小电源模块的待机功耗，达到绿色节能的
目的。CR6853 具有很低的启动电流，因此可以采用一个 2 兆欧姆的启动电阻。为了提高系统的稳定性，
防止次谐波振荡，CR6853 内置了同步斜坡补偿电路；而动态峰值限制电路减小了在宽电压输入(90V~264V)
时最大输出功率的变化；内置的前沿消隐电路可以消除开关管每次开启产生的干扰。 CR6853 内置了多种
保护功能：过压保护 、逐周期峰值电流限制、欠压锁定(可以用它实现短路和过流保护）以及输出驱动的
高电平钳位在 18.0V 以下。而驱动输出采用的图腾柱和软驱动有效降低了开关噪声。
由于 CR6853 高度集成，使用外围元件较少。采用 CR6853 可以简化反激式隔离 AC-DC 开关电源设计，
从而使设计者轻松的获得可靠的系统。
2. 欠压锁定和启动电路：
⑴、 CR6853 具有如下两种启动方式：

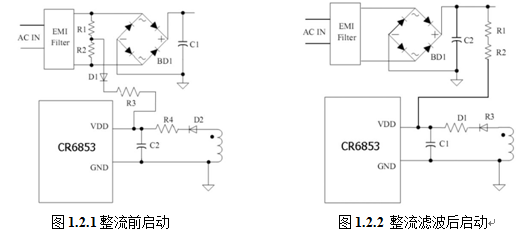

1) 整流滤波前启动的方式, 其启动电路见图 1.2.1 所示；
2) 整流滤波后启动的方式，其启动电路见图 1.2.1 所示；
3. 系统的启动时间：

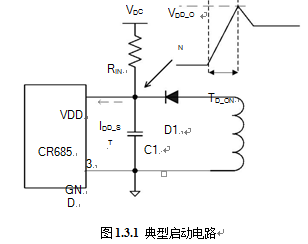

上面两种启动方式当电源上电开机时通过启动电阻 RIN 给 VDD 端的电容 C1 充电,直到 VDD 端口电
压达到芯片的启动电压 VTH(ON)（典型值 14V）时芯片才被激活并且驱动整个电源系统正常工作。在图 1.3.1
中系统的最大启动延迟时间满足如下运算关系：
其中 IDD_ST 为 CR6853 的启动电流；TD_ON 为系统的启动延迟时间；RIN 为 R1 与 R2 电阻值之和。
由于芯片具有低启动电流的特性并且考虑到空载的系统损耗，RIN 可以取得较大，具体值可在
1.5MΩ~3MΩ 范围内选取,C1 推荐选用 10uF/50V。如果发生保护，输出关断，导致辅助绕组掉电，VDD
端电压开始下降，当 VDD 端电压低于芯片的关闭电压 V
DD_OFF（典型值 8.8V）时，控制电路关断，芯片消
耗电流变小，进入再次启动。

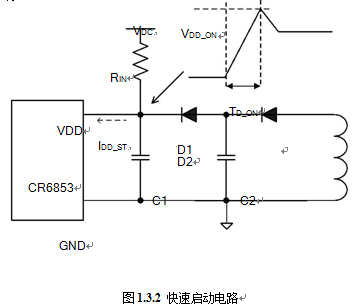

如果需要系统具有更快的启动时间且在系统成本允许的情况下，您可参考图 1.3.2 电路中 C1 可以取得
较小(但需要考虑系统的稳定性)，RIN 的取值可以取得较大，这样既可缩短系统的启动时间同时也可降低系
统空载时的待机功耗。
