CR6850D  应用指导书

VDD 引脚过压保护 25.5V
SOT-23-6L，SOP8 ，DIP-8 无铅封装
应用领域：
·AC/DC 电源适配器
·电池充电器
·开放式电源
·备用开关电源
·机顶盒开关电源
·384X 代替
·兼容：SG6848J&LD7535&OB2262&OB2263

芯片特征：
·低成本、极少的外围元件
·PWM&PFM&CRM (周期复位模式)控制
·低启动电流 (约 8µA)、低工作电流 (约 2mA)
·电流模式控制
·欠压锁定(UVLO)
·内置同步斜坡补偿
·PWM 频率外部可调
·轻载工作无音频噪音
·内置前沿消隐
·在输入 90V~264V 的宽电压下可实现恒
·定最大输出功率
·周期电流限制
·GATE 引脚驱动输出高电平钳位 16.8V

管脚信息：

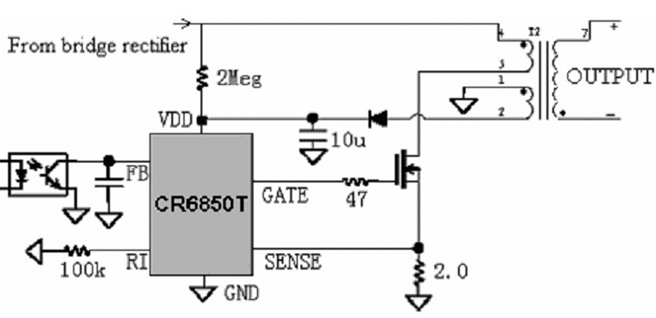

典型应用电路图:

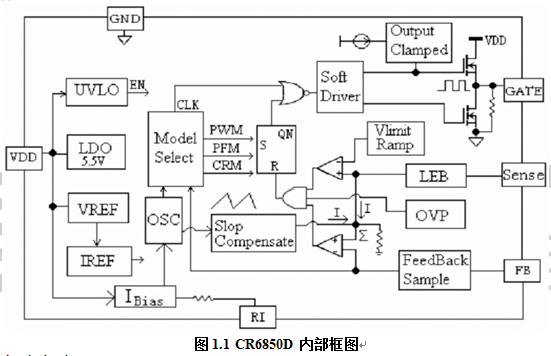

一、芯片工作原理
1.功能概述：
CR6850D 是用于 36W 以内离线式开关电源 IC，其高集成度，低功耗的电流模 PWM 控制芯片，该芯片适 用于离线式 AC-DC 反激拓扑的小功率电源模块。芯片可以通过外接电阻改变工作频率；在轻载和无负载情 况下自动进入 PFM 和 CRM，这样可以有效减小电源模块的待机功耗，达到绿色节能的目的。CR6850D 具有很 低的启动电流，因此可以采用一个 2 兆欧姆的启动电阻。为了提高系统的稳定性，防止次谐波振荡， CR6850D 内置了同步斜坡补偿电路；而动态峰值限制电路减小了在宽电压输入(90V~264V)时最大输出功率的变化； 内置的前沿消隐电路可以消除开关管每次开启产生的干扰。CR6850D 内置了多种保护功能：过压保护 、逐 周期峰值电流限制、欠压锁定（可以用它实现短路和过流保护）以及输出驱动的高电平钳位在 16.8V 以下。 而驱动输出采用的图腾柱和软驱动有效降低了开关噪声。CR6850D 提供 SOT23-6L，SOP-8 和 DIP-8 无铅封装。由于 CR6850D 高度集成，使用外围元件较少。采用 CR6850D 可以简化反激式隔离 AC-DC 开关电源设计， 从而使设计者轻松的获得可靠的系统。

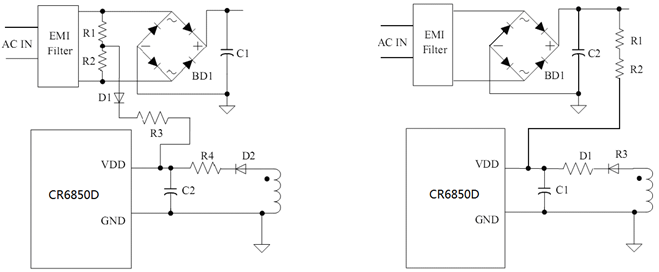

⑴、CR6850D 具有如下两种启动方式：
1) 整流滤波前启动的方式, 其启动电路见图 1.2.1 所示；
2) 整流滤波后启动的方式，其启动电路见图 1.2.1 所示

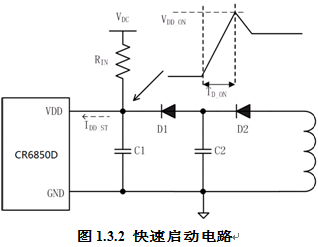

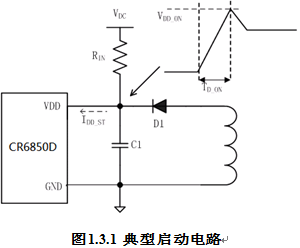

上面两种启动方式当电源上电开机时通过启动电阻 RIN 给 VDD 端的电容 C1 充电,直到 VDD 端口电压达 到芯片的启动电压 VTH(ON)（典型值 15.3V）时芯片才被激活并且驱动整个电源系统正常工作。在图 1.3.2 中 系统的最大启动延迟时间满足如下运算关系：
