CR6842/CR6845 应用指导书
V1.2
芯片特征：
* 高集成特性可使系统外部器件减至最少
* 低的启动电流：7.5uA（Typ）、低的工作电流：3mA（Typ）
* 内置频率抖动以改善 EMI 特性
* 内置前沿消隐(LEB)电路和同步斜率补偿
* 为改善效率和最小待机功耗而设计的 Hiccup Mode & PFM 工作模式
* VDD 欠压保护(UVLO)、过压保护(OVP)及 VDD 电压钳位功能、过温保护(OTP) 、OLP 等多种自恢复 保护内置 OCP 补偿模块，优越的 OCP 性能
应用领域：
* 电池充电器
* 数码产品适配器
* LCD 显示器/TV 电源
* 开放式电源
* 384X 替代
* 兼容：SG6842J&LD7552&OB2269 &SG6841 & OB2268
管脚信息：

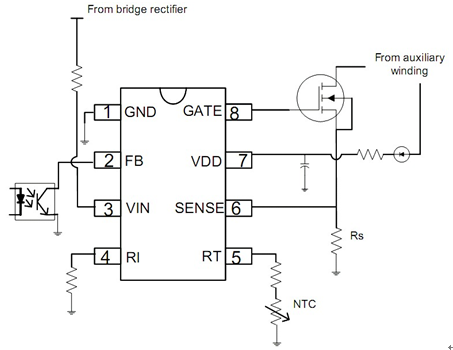

典型应用电路图
:

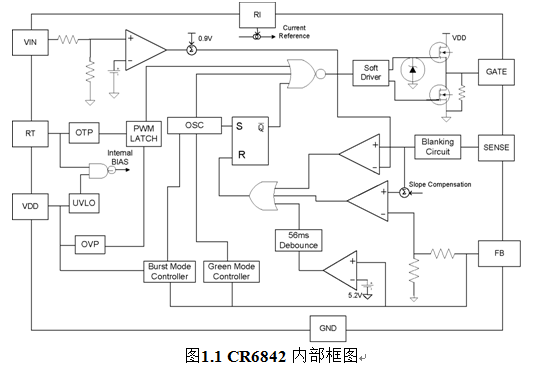

一、芯片工作原理
1、功能概述：
CR6842 是用于 100W 以内离线式开关电源 IC，该 IC 具有优化的图腾驱动电路以及电流模式 PWM 控制器。PWM 控制器包含频率振荡发生器以及各种保护。由振荡电路产生的频率抖动，可以改善 EMI 特 性。为了获得良好的效率和待机功耗，CR6842 在重载或中等负载时，工作在 PWM 模式。当负载逐渐减小 时，振荡器的工作频率逐渐降低，最后稳定在 10KHz 左右。在空载和轻载时，电路采用绿色模式，有效的 降低了待机功耗。保护功能包括：欠压锁定、过载保护、过温保护、过压保护及钳位等，保护解除后均可 自动恢复工作。
由于 CR6842 高度集成，使用外围元件较少。采用 CR6842 可以简化反激式隔离 AC-DC 开关电源设计， 从而使设计者轻松的获得可靠的系统。
2、欠压锁定和启动电路及
OCP 补偿特性：

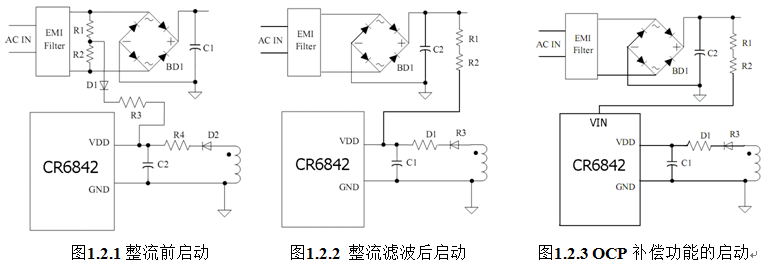

CR6842 具有两种启动方式：（1）传统的启动方式:使用 VDD 作启动脚时芯片支持从整流前启动及整 流滤波后启动的方式，其启动电路如图 1.2.1 和 1.2.2 所示；
（2）具有 OCP 补偿功能的启动方式：使用 3 脚 VIN 作启动脚时芯片具有 OCP 补偿的功能，但仅支持从整流滤波后启动的方式，其启动电路如图 1.2.3。
3、系统的启动时间：

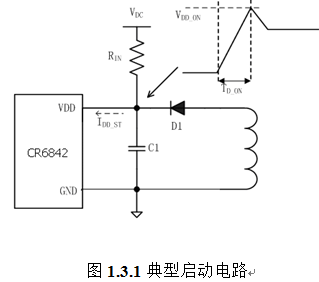

上面两种启动方式当电源上电开机时通过启动电阻 RIN 给 VDD 端的电容 C1 充电,直到 VDD 端口电 压达到芯片的启动电压 VTH(ON)（典型值 16.5V）
时芯片才被激活并且驱动整个电源系统正常工作。在图 1.3.2 中系统的最大启动延迟时间满足如下运算关系：
其中 IDD_ST 为 CR6842 的启动电流，TD_ON 为系统的启动延迟时间，RIN 为 R1 与 R2 电阻值之和 由于芯片具有低启动电流的特性并且考虑到空载的系统损耗，RIN 可以取得较大，具体值可在
1.5MΩ~3MΩ 范围内选取,C1 推荐选用 10uF/50V。如果发生保护，输出关断，导致辅助绕组掉电，VDD 端电压开始下降，当 VDD 端电压低于芯片的关闭电压 VDD_OFF（典型 10.8V）时，控制电路关断，芯片消 耗电流变小，进入再次启动。

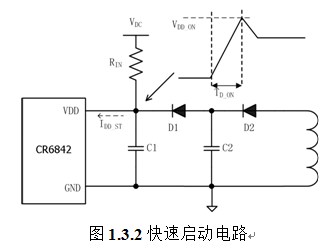

如果需要系统具有更快的启动时间且在系统成本允许的情况下，您可参考图 1.3.2 电路中 C1 可以取得 较小(但需要考虑系统的稳定性)，RIN 的取值可以取得较大(但会受限于 OCP 补偿性能，见 OCP 补偿特 性说明)，这样既可缩短系统的启动时间同时也可降低系统空载时的待机功耗。
