CR3222 应用设计指导书
V1.0
应用：低功率待机电源
特征：
使用极少元件数量的低成本解决方案
内建频率抖动，优化 EMI 特性
CS 输入内置 LEB 时间
逐周期电流限制功能
过载保护，输出短路保护
VDD 欠压锁定、过压保护
IC 内置 OTP 功能
内置高压功率 MOS 管高效率

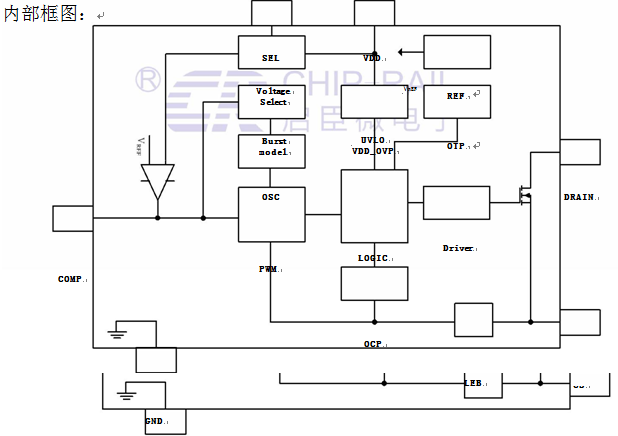

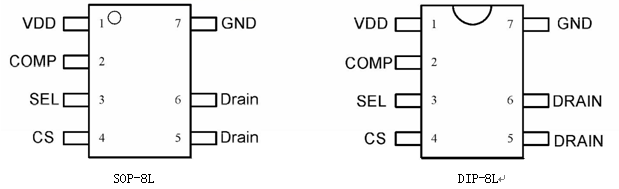

管脚信息：
引脚描述：

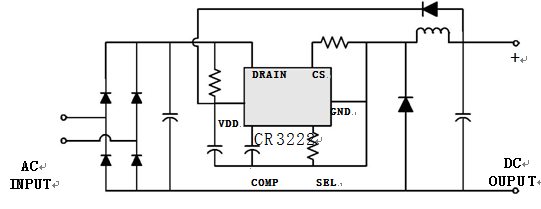

典型应用:
CR3222 应用说明:
一、工作描述
:
CR3222 是一款高精度高性能低成本电源芯片，适用于 90VAC~264VAC 输入电压的 buck/flyback 应用。芯
片采用电流控制模式，内部集成高压功率开关管，采用 SOP7L 或 DIP7L 封装。CR3222 高度集成和简单的拓
扑结构简化外部元件数量。可使用工字电感作功率器件，简化 PCB 设计和节约成本。内建环路控制保证优
异的动态响应性能。通过精确的电阻分压和内部基准电压比较，在全电压内可以获得精确的 12V/18V 输出
电压。内建频率抖动降低 EMI 设计成本。CR3222 具有多重保护功能，包括逐周期电流限制，过载和短路保
护，IC 供电电压欠压过压保护，过温保护等。
1.启动电路
电源上电开机时，通过启动电阻 R
IN 为 V
DD 端的电容 C1 充电，直到 VDD 端电压达到芯片的启动电压
V
DD_O
N 时芯片启动并且驱动整个电源系统工作。
在这个过程中，最大启动延迟时间可用下式计算：
注：CR3222 的启动电压“V
DD_O
N”最大值设计在 13.5V；启动电流“I
DD_S
T”典型设计值为 1uA；较小
的 R
IN 使得开机延迟时间变短，但会导致待机能耗的增加，实际应用中 T
D_O
N 根据需要取值。系统启动后 IC
的供电主要由其它供电方式提供。如典型应用图，IC 的供电由连接到输出的二极管提供。
