CR6233 应用设计指导书 V1.1
高效节能：
满足能源之星EPS 2.0版V级能耗标准
应用：
18W 以下功率适配器及充电器
PC、TV 等辅助电源线性电源替换
特征：
恒压恒流均采用原边控制，无需光耦和 TL431
低的启动电流：5uA（Typ）
低的工作电流：2.5mA（Typ）
内置软启动功能 内置前沿消隐电路(LEB) 内置频率抖动以改善 EMI 特性
内置自适应 OCP 补偿 内置原边绕组电感补偿 内置输出线压降补偿
VDD 欠压保护(UVLO)、过压保护(OVP)及 VDD
电压钳位功能
管脚信息：

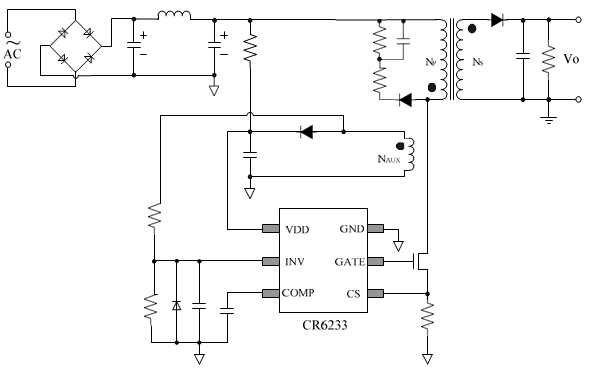

典型应用：

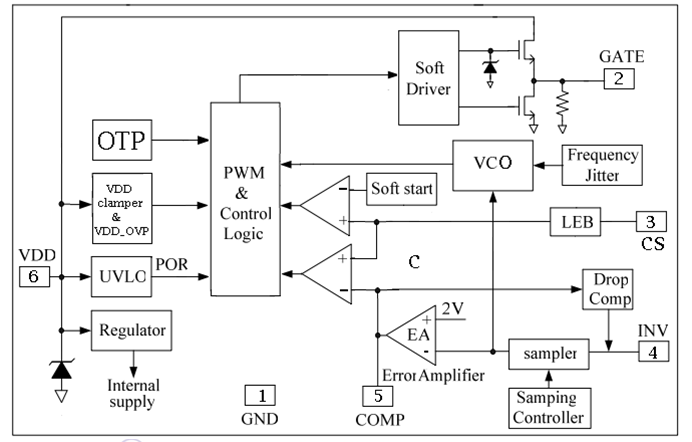

内部框图：
CR6233 应用说明:
型号 |
最大输出功率 |
封 装 |
推荐应用领域 |
|
90Vac~264Vac |
CR6233 |
18W |
SOT-23-6 |
充电器、适配器、LED 照明驱动 线性电源替换 |
应用指导：
CR6233 采用反激式电路结构,输出和输入高压使用变压器隔离。在这种反激拓扑中，开关管导通时，变 压器储存能量
，负载电流由输出电容提供；开关管关断时，变压器将储存的能量传递到负载和输出滤波电 容，以补偿电容单独提供
负载电流所消耗的能量。
一、启动电路

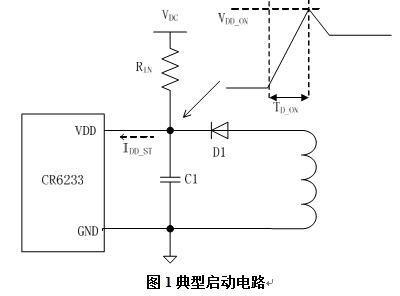

1.传统启动
电源上电开机时，通过启动电阻 RIN 为 VDD 端的电容 C1 充电，直到 VDD 端电压达到芯片的启动电压
VDD_ON 时芯片启动并且驱动整个电源系统工作。
在这个过程中，最大启动延迟时间可用下式计算：
由于芯片具有启动电流低的特性且考虑到空载的系统损耗，RIN 可取较大值，具体值可在 1.5MΩ~3MΩ
范围内选取，C1 推荐选用 10uF/50V。
另外，还有一种整流前启动方式，启动电阻 RIN 接在整流前，这种方式可降低待机功耗，提高效率，但 启动延迟时间变长。这里不做说明，请参阅相关资料。

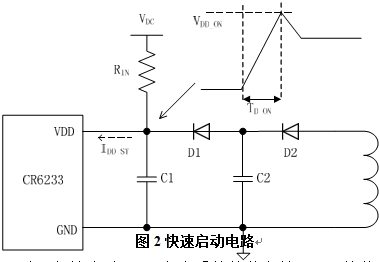

2. 快速启动
如果需要系统具有更快的启动时间且在系统成本允许的情况下，可采用如下电路：
在这个电路中 C1 的值可以取得较小(但需要考虑系统的稳定性)， RIN 的值可以取得较大。
这样既可缩 短系统的启动时间同时也可降低系统空载时的损耗。
启动电阻RI上最大损耗：
其中， VDC,MAX是最大输入整流后电压对于一个通用输入（90Vac~264Vac），VDC，MAX=374V
