时间：2017-02-13 17:52

芯片特征：
² 内置 600V 功率 MOS 管
² 过温保护功能
² 低的启动电流：3uA（Typ）
² 低的工作电流：2mA（Typ）
² 内置软启动以减小 MOSFET 应力
² 内置频率抖动以改善 EMI 特性
² 内置斜波补偿电路
² 50KHz 的开关频率
² 为改善效率和最小待机功耗而设计的 Hiccup Mode & PFM 工作模式
² VDD 欠压保护(UVLO)、过压保护(OVP)及 VDD 电压钳位功能、OLP 等多种自恢复保护
高效节能：
满足能源之星EPS 2.0版Ⅴ级能效标准
应用领域：
² 电池充电器
² 数码产品适配器
² VCR，SVR，STB，DVD 等电源
² PC，TV 辅助电源
² 开放式电源
管脚信息：

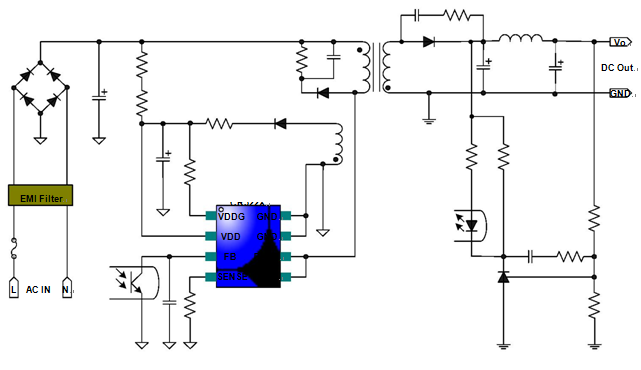

典型应用电路图:

一、芯片工作原理

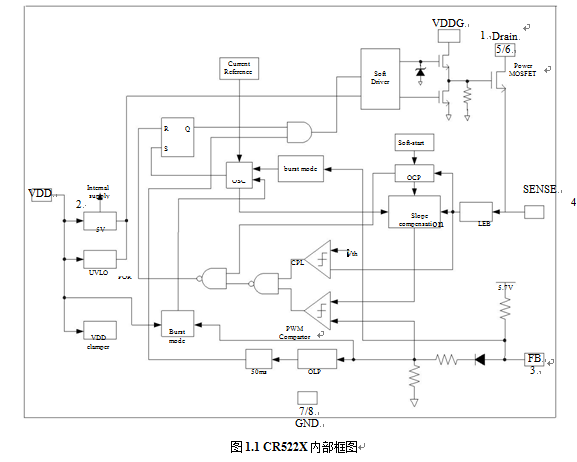

1.功能概述：

CR522X 是用于 24W 以内离线式开关电源 IC，该 IC 含有高压功率 MOSFET，具有优化的图腾驱动电
路以及电流模式 PWM 控制器。PWM 控制器包含 50KHz 固定的频率振荡发生器以及各种保护。由振荡电
路产生的频率抖动，可以改善 EMI 特性。
为了获得良好的效率和待机功耗，CR522X 在重载或中等负载时，工作在 PWM 模式，频率为 50KHz。
当负载逐渐减小时，振荡器的工作频率逐渐降低，最后稳定在 22KHz 左右。在空载和轻载时，电路采用间
歇模式，有效的降低了待机功耗。
保护功能包括：欠压锁定、过压保护及钳位、过载保护等，各种保护解除后均可自动恢复工作。
由于 CR522X 高度集成，使用外围元件较少。采用 CR522X 可简化反激式隔离 AC-DC 开关电源设计，
从而使设计者轻松的获得可靠的系统。

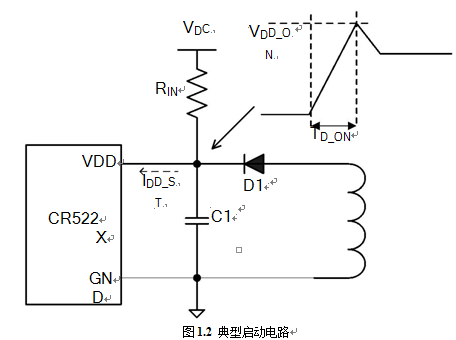

2.欠压锁定和启动电路
系统在上电时，整流后的高压通过启动电阻 R_IN 为 V_DD 端的电容 C1 充电，直到 VDD 端电压达到芯片
的启动电压 V_{DD_ON}(典型 14.8V)时，芯片启动并且驱动整个电源系统工作。如果发生保护，输出关断，导
致辅助绕组掉电，VDD 端电压开始下降，当 VDD 端电压低于芯片的关闭电压 V_{DD_OFF}（典型 9V）时，控
制电路关断，芯片消耗电流变小，进入再次启动序列。

由于芯片的启动电流 I_{DD_ST} 仅 3uA，且考虑到空载的系统损耗，R_IN 可取较大值。对于 90Vac~264Vac
输入范围，R_IN 可在 1.5MΩ~3MΩ 范围内选取，C1 推荐选用 10uF/50V。
系统启动过程中，最大启动延迟时间可用下式计算：

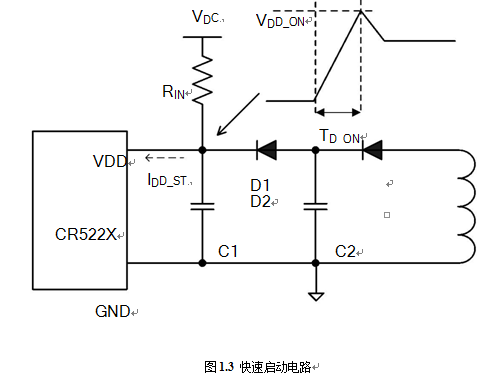

如果需要系统具有更快的启动时间且在系统成本允许的情况下，可采用如下电路：

在这个电路中 C1 的值可以取得较小(但需要考虑系统的稳定性)，R_IN 的值可以取得较大。这样既可缩
短系统的启动时间同时也可降低系统空载时的损耗。

启动电阻RI上最大损耗：

其中， V_DC，MAX是最大输入整流后电压
对于一个通用输入（90Vac~264Vac），V_DC，MAX=374V

374 2 P   93mW R ,MAX 6 1.510 IN
