				标题 |

				CR6357_12W SMPS 工程样机测试报告 |


			|
				输入、输出规格 |

				90~264V AC Input;12V1A Output |


			|
				应用领域 |

				Adapter |


			|
				文档编号 |

				CR6357_12V1A |


			|
				著作所有权 |

				成都启臣微电子有限公司 |


			|
				版本号 |

				V1.0 |


			|
				日期 |

				2016-03-08 |


			|
				拟制 |

				Bovey |


启达CR6357芯片特性:
● CR6357 内置 600V 高压功率 MOSFET,反激式原边检测 PWM 功率开 关;
● SOP8 封装,一侧引脚(5-8)全为内置 MOS 漏极,方便散热设计;

● 内置软启动,减小 MOSFET 的应力,内置斜坡补偿电路;

● 低功耗;

● 具有频率抖动功能,使其具有良好的 EMI 特性;

● 具有“软启动、OCP、SCP、OTP、OVP”等多种保护功能;

● 原边反馈,无需光耦和 TL431,可调式线损补偿,IC 基准精度±1%;

● 电路结构简单、较少的外围元器件,适用于小功率 AC/DC 电源适 配器、充电器。
目    录
样机介绍:.............................................................................................................................. - 3
2  样机特性: ............................................................................................................................. - 4 -
2.1 输入特性:.................................................................................................................... - 4 -
2.2  输出特性(PCB END): ............................................................................................... - 4 -
2.3  整机参数:................................................................................................................... - 4 -
2.4  保护功能测试:........................................................................................................... - 4 -
2.5  工作环境:................................................................................................................... - 5 -
2.6 测试仪器:.................................................................................................................... - 5 -
3  样机结构信息:...................................................................................................................... - 6 -
3.1  电路原理图及 BOM:................................................................................................. - 6 -
3.1.1 原理图:............................................................................................................. - 6 -
3.1.2 元器件清单:..................................................................................................... - 6 -
3.1.3 PCB 布局&布线: ............................................................................................. - 7 -
3.2  变压器绕制工艺:....................................................................................................... - 8 -
3.2.1 电路示意图:................................................................................................... - 8 -
3.2.2 规格参数:....................................................................................................... - 8 -
3.2.3 变压器参数:..................................................................................................... - 8 -
3.2.4 变压器结构图:............................................................................................... - 9 -
4  性能测评:............................................................................................................................ - 10 -
4.1  输入特性:................................................................................................................. - 10 -
4.2  输出特性:................................................................................................................. - 11 -
4.2.1 线性调整率和负载调整率: (1.5m 24AWG Cable) ................................ - 11 -
4.2.2 输出恒流特性:(1.5m 24AWG Cable) .................................................... - 11 -
4.2.3 输出电压纹波:............................................................................................ - 12 -
4.3  保护功能:................................................................................................................. - 12 -
4.3.1 过流保护:.................................................................................................... - 12 -
4.3.2 短路保护:.................................................................................................... - 13 -
4.4  系统温升测试............................................................................................................. - 13 -
4.5  动态测试:................................................................................................................. - 13 -
4.6  系统延时时间测试:................................................................................................. - 14 -
4.7  其它重要波形测试:................................................................................................. - 15 -
5 EMI 评估测试 ........................................................................................................................ - 16
1  样机介绍:
该测试报告是基于一个能适用于宽输入电压范围,输出功率 12W,恒压恒流 输出的电源适配器样机,控制 IC 采用了本公司的 CR6357。

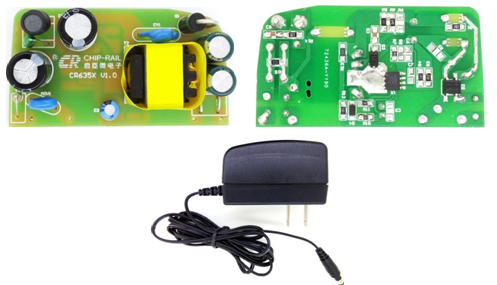

CR6357_12V1A 工程样机示意图 样机PCBA尺寸:62*33*21mm,是一款全电压实现12V1A输出的电源适配器。
AC100V满足启动时间的条件下,实现AC264V样机待机功耗仅为62.5mW;全电压输 入时平均效率>84%;能够满足最严格的 “COC_V5_T2” 能效标准;全电压可实 现±3%的CC/CV输出精度。
整机(含套件外壳)可满足40℃环境温度满载温升测试要求。样机具有良好 的动态负载能力,良好的恒流输出效果;同时具有“软启动、OCP、SCP、OVP、 OTP自动恢复”等多种保护功能。
样机的变压器,采用了EE16W加宽磁芯(PC40材质)。变压器绕制工艺部分, 请见后文详细说明。
2  样机特性:

以下表格为工程样机的主要特性,具体测试方法在第 4 章节中有详细说明。
2.1 输入特性:


			|
				类型 |

				符号 |

				最小值 |

				典型值 |

				最大值 |

				单位 |

				测试条件 |


			|
				输入电压 |

				Vin |

				90 |

				  |

				264 |

				V |


				2 wire,no P.E. |


			|
				输入频率 |

				fline |

				47 |

				50/60 |

				64 |

				Hz |


2.2  输出特性(PCB END):


			|
				类型 |

				符号 |

				最小值 |

				典型值 |

				最大值 |

				单位 |

				测试条件 |


			|
				输出电压 |

				Vout |

				12.02 |

				  |

				12.15 |

				V |

				CC 模式测得 |


			|
				输出电流 |

				IO |

				0 |

				  |

				1.2 |

				A |

				CV 模式测得 |


2.3 整机参数:




				类型 |


				符号 |


				最小值 |


				典型值 |


				最大值 |

				单 位 |


				测试条件 |


			|
				待机功耗 |

				PNL |

				  |

				  |

				63 |

				mW |

				@AC264V |


			|
				低压效率 |

				η |

				  |

				84.01 |

				  |

				% |

				@AC115V |


			|
				高压效率 |

				η |

				  |

				84.53 |

				  |

				% |

				@AC230V |


			|
				线性调整率 |

				Δvline |

				0 |

				- |

				0.66 |

				% |

				@AC90V~AC264V |


			|
				线损补偿 |

				Δvload |

				0 |

				  |

				0.17 |

				% |

				@AC90V~AC264V |


			|
				动态测试 |

				  |

				11.88 |

				  |

				12.8 |

				V |

				@AC90V~AC264V |


			|
				恒流精度 |

				CC |

				1.177 |

				  |

				1.208 |

				A |

				@AC90V~AC264V |


			|
				启动时间 |

				Tst |

				  |

				  |

				2.63 |

				s |

				@AC100V 100%Load |


2.4 保护功能测试:


			|
				类型 |

				实现方式 |

				恢复条件 |


			|
				过流保护 |

				CS 端检测 |

				负载正常后自动恢复 |


			|
				短路保护 |

				FB 端检测 |

				负载正常后自动恢复 |


			|
				过压、欠压保护 |

				FB 端检测 |

				输出电压正常后自动恢复 |


			|
				过温保护 |

				150°C 自动保护 |

				温度下降后自动恢复 |


2.5 工作环境:


			|
				类型 |

				范围 |


			|
				工作温度 |

				0°C~40°C |


			|
				工作湿度 |

				20%~90%R.H. |


			|
				储存温度 |

				-20°C~60°C |


2.6 测试仪器:


			|
				项目 |

				设备供应商 |

				型号 |


			|
				交流电源 |

				艾德克斯 |

				IT7322 |


			|
				功率计 |

				日本横河 |

				WT310 |


			|
				电子负载 |

				艾得克斯 |

				IT8511+ |


			|
				示波器 |

				泰克 |

				MSO3014 |


			|
				万用表 |

				福禄克 |

				FLUKE 15B |


			|
				EMI 测试仪 |

				科环 |

				KH3939 |


3  样机结构信息:

本小节展示了工程样机的电路、版图结构,变压器结构及工艺。
3.1.1 元器件清单:


			|
				位号 |

				规格 |

				描述 |

				位号 |

				规格 |

				描述 |


			|
				U1 |

				CR6357 |

				ChipRail |

				C1/C2 |

				10uF 400V |

				电解电容 |


			|
				F1 |

				1A |

				保险丝 |

				C3 |

				4.7uF/50V |

				电解电容 |


			|
				BD1 |

				MB6S |

				贴片整流桥 |

				C4/C5 |

				470uF/16V |

				高频电解电容 |


			|
				R1 |

				2K |

				1206 5%贴片电阻 |

				C6 |

				47pF/50V |

				0805 贴片电容 |


			|
				R3/R4 |

				1R5 |

				1206 1%贴片电阻 |

				C8/C9 |

				680pF/500V |

				0805 贴片电容 |


			|
				R7 |

				3.9K |

				0805 1%贴片电阻 |

				CY1 |

				1nF |

				Y1 电容 |


			|
				R8 |

				360K |

				1206 5%贴片电阻 |

				D1 |

				PFC3V100 |

				DO-41 |


			|
				R9 |

				100R |

				1206 5%贴片电阻 |

				D3 |

				A7 |

				SOD123 |


			|
				R10 |

				10R |

				0805 5%贴片电阻 |

				D4 |

				F1M |

				SOD123 |


			|
				R11 |

				20K |

				0805 1%贴片电阻 |

				L1 |

				1mH |

				Core5*8 0.15mm |


			|
				R12 |

				1.8M |

				1206 5%贴片电阻 |

				L2 |

				3.3uH |

				0410 色环电感 |


			|
				R13 |

				2.2M |

				1206 5%贴片电阻 |

				MOV1 |

				7D471K |

				压敏电阻 |


			|
				R14 |

				10R |

				1206 5%贴片电阻 |

				T2 |

				EE16W 加宽 |

				Lp=1.1mH |


			|
				R15 |

				10K |

				1206 5%贴片电阻 |

				  |

				  |

				  |
