标题 |
CR6358+CR3001_12W SMPS 工程样机测试报告 |
|
输入、输出规格 |
90~264V AC Input；5V2.4A Output |
|
应用领域 |
Charger |
|
文档编号 |
CR6358+CR3001_5V2.4A |
|
著作所有权 |
成都启臣微电子有限公司 |
|
版本号 |
V1.1 |
|
日期 |
2016-09-20 |
|
拟制 |
张辽 |
启达CR6358 芯片特性：
● CR6358 是 SOP8 封装的新型反激功率开关；
● 内置软启动，减小 MOSFET 的应力，内置斜坡补偿电路；
● 具有频率抖动功能，使其具有良好的 EMI 特性；
● 264VAC 输入待机功耗:<70mW；
● 具有“软启动、OCP、SCP、OTP、OVP 自动恢复等保护功能；
● 无需光耦和 TL431
,电路结构简单、较少的外围元器件，适用于小 功率 AC/DC 电源适配器、充电器；
● 能效满足 DOE Ⅵ 和 CoC V5_T2 要求；
CR3001 芯片特性：
● CR3001 同步整流芯片可工作于 DCM 模式和 QR 模式；
● CR3001 最高工作频率可以达到 200kHz；
● 较低的工作电流和较高的系统效率，SOP-8L 绿色封装。
目 录
1 样机介绍：................................................................................................................................ - 3 -
2 样机特性：................................................................................................................................ - 4 -
2.1 输入特性：...................................................................................................................... - 4 -
2.2 输出特性(PCB END)：..................................................................................................- 4 -
2.3 整机参数：..................................................................................................................... - 4 -
2.4 保护功能测试：............................................................................................................. - 4 -
2.5 工作环境：..................................................................................................................... - 5 -
2.6 测试仪器：...................................................................................................................... - 5 -
3 样机结构信息：......................................................................................................................... - 5 -
3.1 电路原理图及 BOM：................................................................................................... - 5 -
3.1.1 原理图：............................................................................................................... - 5 -
3.1.2 元器件清单：....................................................................................................... - 6 -
3.1.3 PCB 布局&布线：............................................................................................... - 6 -
3.2 变压器绕制工艺：......................................................................................................... - 7 -
3.2.1 电路示意图：..................................................................................................... - 7 -
3.2.2 规格参数：........................................................................................................... -7-
3.2.3 变压器参数:....................................................................................................... - 8 -
3.2.4 变压器结构图：................................................................................................. - 8 -
4 性能评测：................................................................................................................................. - 9 -
4.1 输入特性：..................................................................................................................... - 9 -
4.2 输出特性：................................................................................................................... - 10 -
4.2.1 线性调整率和负载调整率: （ PCB END ）................................................- 10 -
4.2.2 输出电压纹波：............................................................................................... - 10 -
4.3 保护功能：................................................................................................................... - 11 -
4.3.1 过流保护：...................................................................................................... - 11 -
4.3.2 短路保护：...................................................................................................... - 11 -
4.4 系统温升测试............................................................................................................... - 11 -
4.5 动态测试：................................................................................................................... - 12 -
4.6 系统延时时间测试：.................................................................................................... - 13 -
4.7 其它重要波形测试：................................................................................................... - 13 -
5 EMI 估测：................................................................................................................................. -14-

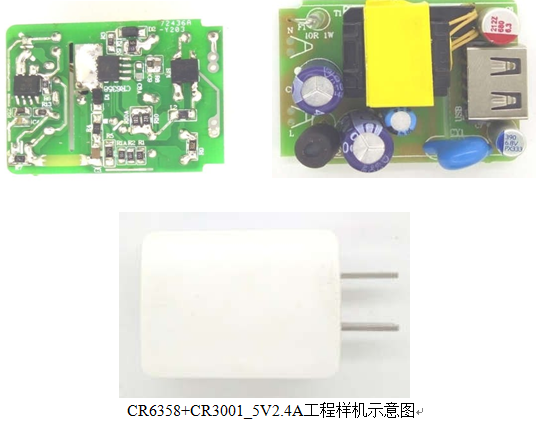

1 样机介绍：
该报告是基于能够适用于宽输入电压范围，输出功率 12W，恒压输出的电源 充电器样机，控制 IC 采用了本公司的 CR6358 和 CR3001。
样机PCBA尺寸：30*41*20mm,是一款全电压实现5V2.4A输出的电源充电器。 90VAC满足启动时间的条件下，实现AC264V样机待机功耗仅为68mW；全电压输入 时平均效率>83%；能够满足最严格的 “COC_V5_T2” 能效标准。
样机具有良好的动态负载能力；同时具有“软启动、OCP、SCP、OVP、OTP 自动恢复”等多种保护功能。
样机的变压器，采用了EE16+加厚磁芯（PC40材质）。变压器绕制工艺部分， 请见后文详细说明。
2 样机特性：
以下表格为工程样机的主要特性，具体测试方法在第 4 章节中有详细说明。
2.1 输入特性：
|
类型 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
测试条件 |
|
输入电压 |
Vin |
90 |
|
264 |
V |
2 wire，no P.E. |
|
输入频率 |
fline |
47 |
50/60 |
63 |
Hz |
2.2 输出特性(PCB END)：
|
类型 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
测试条件 |
|
输出电压 |
Vout |
4.99 |
5 |
5.19 |
V |
CC 模式测得 |
|
输出电流 |
IO |
0 |
|
2.7 |
A |
2.3 整机参数：
类型 |
符号 |
最小值 |
典型值 |
最大值 |
单 位 |
测试条件 |
|
待机功耗 |
PNL |
|
|
68 |
mW |
@AC264V |
|
低压效率 |
η |
|
83.7% |
|
% |
@AC115V |
|
高压效率 |
η |
|
83.9% |
|
% |
@AC230V |
|
线性调整率 |
Δvline |
0 |
|
3.8 |
% |
@AC90V~AC264V |
|
负载调整率 |
Δvload |
0 |
|
3.8 |
% |
@AC90V~AC264V |
|
动态测试 |
|
4.3 |
|
5.8 |
V |
@AC90V~AC264V |
|
启动时间 |
Tst |
|
1.588 |
|
s |
@AC100V 100%Load |
2.4 保护功能测试：
|
类型 |
实现方式 |
恢复条件 |
|
过流保护 |
CS 端检测 |
负载正常后自动恢复 |
|
短路保护 |
FB 端检测 |
负载正常后自动恢复 |
|
过压保护 |
VDD 端检测 |
负载正常后自动恢复 |
|
过温保护 |
150°C 自动保护 |
温度下降后自动恢复 |
2.5 工作环境：
|
类型 |
范围 |
|
工作温度 |
0°C~40°C |
|
工作湿度 |
20%~90%R.H. |
|
储存温度 |
-20°C~60°C |
2.6 测试仪器：
|
项目 |
设备供应商 |
型号 |
|
交流电源 |
艾德克斯 |
IT7322 |
|
功率计 |
横河 |
WT310 |
|
电子负载 |
艾德克斯 |
IT8511+ |
|
示波器 |
泰克 |
MSO3014 |
|
万用表 |
福禄克 |
FLUKE 15B |
|
EMI 测试仪 |
科环 |
KH3939 |
3 样机结构信息：
本小节展示了工程样机的电路、版图结构，变压器结构及工艺。
3.1 元器件清单：
|
位号 |
规格 |
描述 |
位号 |
规格 |
描述 |
|
R0 |
3K |
1206 5%贴片电阻 |
C5 |
47PF/50V |
0805 贴片电容 |
|
R1/R2/R3 |
1.5M |
0805 5%贴片电阻 |
C6 |
680uF/6.3V |
固态电容 |
|
R3A/R6/R13 |
9.1R |
0805 5%贴片电阻 |
C7 |
390uF/6.8V |
固态电容 |
|
R4 |
100R |
1206 5%贴片电阻 |
C8 |
4.7uF/50V |
电解电容 |
|
R5 |
200K |
1206 5%贴片电阻 |
C9 |
47pF/50V |
0805 贴片电容 |
|
R7 |
2.4K |
1206 5%贴片电阻 |
CY1 |
1000PF |
Y1 电容 |
|
R8 |
3.3K |
0805 1%贴片电阻 |
DB1 |
ABS8 |
整流桥 |
|
R9 |
15K |
0805 1%贴片电阻 |
D1 |
IN4007 |
SOD-123 |
|
R10 |
1.0R |
1206 1%贴片电阻 |
D2 |
F1M |
SOD-123 |
|
R10A |
1.8R |
1206 1%贴片电阻 |
F1 |
2A |
保险丝 |
|
R11 |
470K |
0805 5%贴片电阻 |
L1 |
300uH |
0.23 线绕，8*5 |
|
R12 |
24K |
0805 5%贴片电阻 |
L2 |
3K |
1206 磁珠 |
|
C1/C2 |
10UF/400V |
电解电容 |
T1 |
EE16+ |
Lp=0.9mH |
|
C3 |
1nF/500V |
1206 贴片电容 |
U1 |
CR6358 |
SOP-8 |
|
C4 |
3.3UF/50V |
0805 贴片电容 |
U2 |
CR3001 |
SOP-8 |
*Others NC

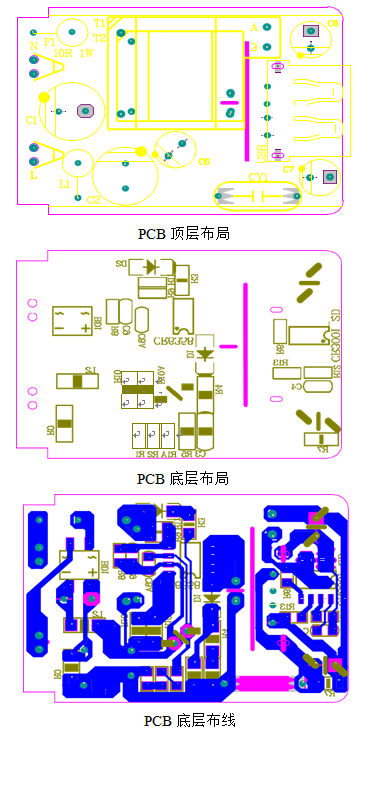

3.1.3 PCB 布局&布线：
