启达六级能效CR6300、CR6301直接替换OB2500N、OB2500P应用设计指导书
特征：
高精度 CC/CV 控制，无需光耦和 TL431 内置 600V 功率开关 MOSFET 低的启动电流：5uA（Typ） 低的工作电流：1mA（Typ） 内置软启动功能 内置前沿消隐电路(LEB)
高效节能：
满足COC_T2版六级能耗标准

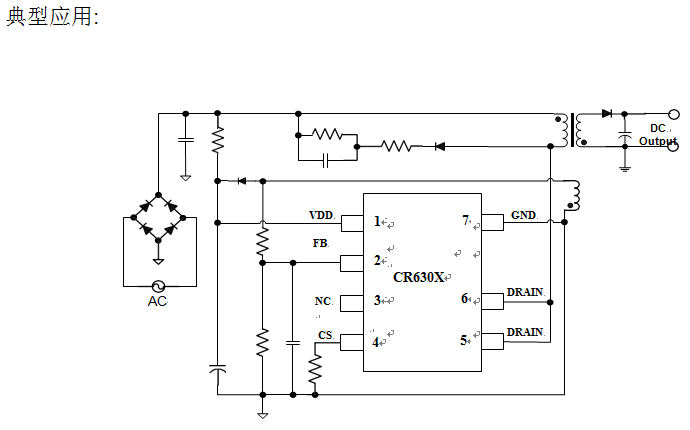

应用：
手机、无绳电话、PDA、数码相机等电池充电器 小功率适配器
PC、TV 等辅助电源 线性电源/RCC 替换
管脚信息：
内置优化 EMI 特性电路 内置全电压功率自适应补偿功能 内置初级电感量偏差补偿功能 内置输出线压降补偿 内置多重保护功能
应用指导:
CR630X 系列采用反激式电路拓扑，输出和输入高压使用变压器隔离。在这种反激拓扑中，开关管导通 时，变压器储存能量，负载电流由输出电容提供；开关管关断时，变压器将储存的能量传递到负载和输出 滤波电容，以补偿电容单独提供负载电流所消耗的能量。
一、启动电路

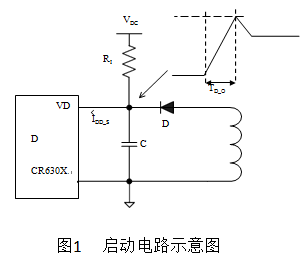

1.启动
CR630X 的启动电流非常小，能快速将 VDD 电压充电超过 UVLO 阈值。启动电阻分别连接到直流高压端和 IC 的 VDD PIN 端之间。通过该电阻来给 VDD 电容充电。因此可以用一个较大的启动电阻（6M 左右）来降低 待机功耗。
启动电阻“RIN”上最大损耗：
其中， VDC,MAZ是最大输入整流后电压
对于一个通用输入（90Vac~264Vac），VDC，MAX=374V，可计算出启动电阻功耗为：
