CR5528兼容替换OB235X 满足六级能效 内置700V高压启动

标题	CR5528_12W SMPS 工程样机测试报告
输入、输出规格	90~264V AC Input；12V 1.0A Output
应用领域	小功率充电器、适配器
文档编号	CR5528_12V1.0A
著作所有权	成都启臣微电子有限公司   成都启达科技有限公司
版本号	V1.0
日期	2013-11-22


CR5528 芯片特性：

● CR5528 是采用 700V 高压漏极启动，无需启动电阻,内置 600V 高压 功率 MOSFET，反激式 PWM 功率开关；
● 内置软启动，减小 MOSFET 的应力，内置斜坡补偿电路；

● 65kHz 开关频率，具有频率抖动功能，使其具有良好的 EMI 特性；

● 全电压输入范围，待机功耗:< 25mW；

● 输出带 24#线，平均效率:>82.96%，满足“能源之星 V2.0- VI 级 能效”
● 具有“软启动、OCP、SCP、OTP 自动恢复、OVP 锁存”等多种保护 功能；
● <200mS 快速启动、电路结构简单、较少的外围元器件，适用于小 功率 AC/DC 电源适配器、充电器。

目 录
1 样机介绍：............................................................. -	3	-
2 样机特性：............................................................. -	4	-
2.1 输入特性： ....................................................... -	4	-
2.2 输出特性：....................................................... -	4	-
2.3 整机参数：....................................................... -	4	-
2.4 保护功能测试：................................................... -	4	-
2.5 工作环境：....................................................... -	5	-
2.6 测试仪器 ............................................................. -	5	-
3 样机结构信息：......................................................... -	5	-
3.1 电路原理图及 PCB 版图：........................................... -	5	-
3.2 变压器绕制工艺：................................................. -	7	-
3.3 元器件清单：..................................................... -	8	-
5 性能测评：......................................................... -	9	-
5.1 输入特性：....................................................... -	9	-
5.2 输出特性：注：以下数据均外接 24# 1.8 米输出线测试； ........... -	9	-
5.2.1 线性调整率和负载调整率：................................... -	9	-
5.2.2 输出电压纹波：............................................ -	10	-
5.3 保护功能：.................................................. -	11	-
5.3.1 过流保护：................................................ -	11	-
5.3.2 短路保护：................................................ -	11	-
6 其它重要波形测试：.................................................... -	11	-

1  样机介绍：

该测试报告是基于一个能适用于宽输入电压范围，输出功率 12W，恒压输出 的工程样机，控制 IC 采用了本公司的 CR5528。

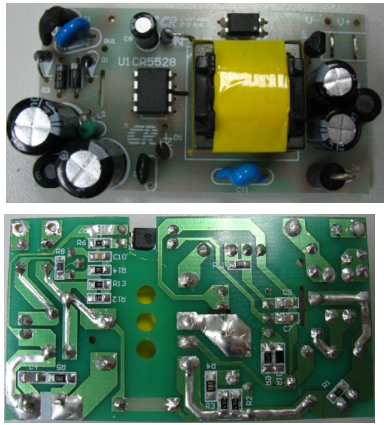

CR5528_12V1A 工程样机示意图
CR5528是一款采用700V高压漏极启动,内置高压功率MOSFET，具有优化的图腾驱动电路以及电流模式PWM控制器，适用于待机功耗<25mW的小功率AC/DC电源 适配器、充电器电源。CR5528在重载或中等负载时，工作在PWM模式，频率为65KHz。 当负载逐渐减小时，振荡器的工作频率逐渐降低，最后稳定在 22KHz左右。在空 载和轻载时，电路采用间歇模式，有效的降低了待机功耗。
该样机大小7.0*3.8cm，高压输入待机功耗<25mW，平均效率>83%，能够满足 “能源之星V2.0 VI级能效”标准；具有“软启动、OCP、SCP、OTP自动恢复，OVP 锁存”等多种保护功能；由振荡电路产生的频率抖动，可以改善EMI特性。
样机的变压器，采用了通用 EF20 封装（PC40 材质），变压器绕制工艺部分， 请见后文详细说明。
2 样机特性：

以下表格为工程样机的主要特性，具体测试方法在第 4 章节中有详细说明。

2.1 输入特性：


类型	符号	最小值	典型值	最大值	单位	测试条件
输入电压	Vin	90		264	V	2 wire，no P.E.
输入频率	fline	47	50/60	64	Hz


2.2 输出特性：


类型	符号	最小值	典型值	最大值	单位	测试条件
输出电压	Vout	11.83	11.96	12.1	V	CC 模式测得
输出电流	IO	0	1.0	1.4	A


2.3 整机参数：


类型	符号	最小值	典型值	最大值	单 位	测试条件
待机功耗	PNL			22.6	mW	Vin=AC 264V
低压效率	η	85.2			%	AC115V 平均效率
高压效率	η	84.42			%	AC230V 平均效率
线性调整率	Δvline		0		%
负载调整率	Δvload		+/- 1.1		%
启动时间	Tst			140	mS	90VAC  满载


2.4 保护功能测试：


类型	实现方式	恢复条件
过流保护	CS 端检测	负载正常后自动恢复
短路保护	FB 端检测	负载正常后自动恢复
过压保护	VDD 端检测	输出电压正常后自动恢复
过温保护	150°C 自动保护	温度下降后自动恢复

（1）原理图：
