启达CR5249能效满足六级要求，待机功耗小于75MA，直接PIN对PIN替换OB253X，CR522X

标题	CR5249_18W SMPS 工程样机测试报告
输入、输出规格	90~264V AC Input；12V1.5A Output
应用领域	Adapter
文档编号	CR5249_12V1.5A
著作所有权	成都启臣微电子有限公司

CR5249 芯片特性：
● CR5249 是 DIP8 封装的新型反激功率开关

● 内置软启动，减小 MOSFET 的应力，内置斜坡补偿电路；

● 65kHz 开关频率，具有频率抖动功能，使其具有良好的 EMI 特性；

● 264VAC 输入待机功耗:<75mW；

● 具有“软启动、OCP、SCP、OTP、OVP 自动恢复等保护功能；

● 电路结构简单、较少的外围元器件，适用于小功率 AC/DC 电源适 配器、充电器。
● 能效满足 DOE Ⅵ 和 CoC V5_T2 要求

目 录
1 样机介绍：................................................................................................................................ - 3 -
2 样机特性：................................................................................................................................ - 4 -
2.1 输入特性：...................................................................................................................... - 4 -
2.2 输出特性(PCB END)：..................................................................................................- 4 -
2.3 整机参数：..................................................................................................................... - 4 -
2.4 保护功能测试：............................................................................................................. - 4 -
2.5 工作环境：..................................................................................................................... - 5 -
2.6 测试仪器：...................................................................................................................... - 5 -
3 样机结构信息：......................................................................................................................... - 5 -
3.1 电路原理图及 BOM：................................................................................................... - 5 -
3.1.1 原理图：............................................................................................................... - 5 -
3.1.2 元器件清单：....................................................................................................... - 6 -
3.1.3 PCB 布局&布线：............................................................................................... - 6 -
3.2 变压器绕制工艺：......................................................................................................... - 7 -
3.2.1 电路示意图：..................................................................................................... - 7 -
3.2.2  规格参数：...........................................................................................................   -7-
3.2.3 变压器参数:....................................................................................................... - 8 -
3.2.4 变压器结构图：................................................................................................. - 8 -
4 性能评测：................................................................................................................................. - 9 -
4.1 输入特性：..................................................................................................................... - 9 -
4.2 输出特性：................................................................................................................... - 10 -
4.2.1 线性调整率和负载调整率: （ PCB END ）................................................- 10 -
4.2.2 输出电压纹波：............................................................................................... - 10 -
4.3 保护功能：................................................................................................................... - 11 -
4.3.1 过流保护：...................................................................................................... - 11 -
4.3.2 短路保护：...................................................................................................... - 11 -
4.4 系统温升测试............................................................................................................... - 11 -
4.5 动态测试：................................................................................................................... - 12 -
4.6 系统延时时间测试：.................................................................................................... - 13 -
4.7 其它重要波形测试：................................................................................................... - 13 -
5 EMI 估测：................................................................................................................................. -14-

1  样机介绍：


该报告是基于能够适用于宽输入电压范围，输出功率 18W，恒压输出的电源 适配器样机，控制 IC 采用了本公司的 CR5249。

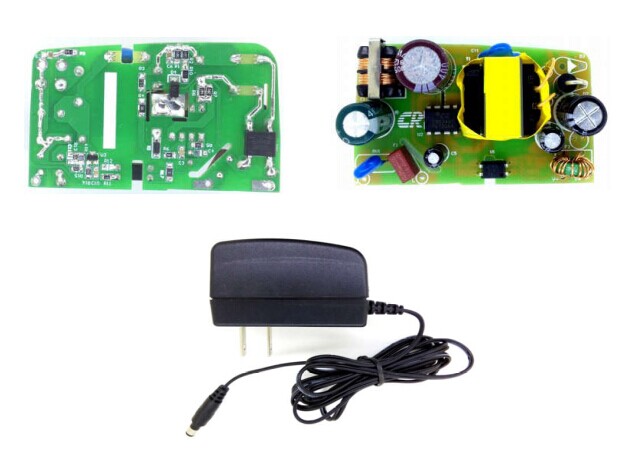

                        CR5249_12V1.5A 工程样机示意图
样机PCBA尺寸：66*39*24mm,是一款全电压实现12V1.5A输出的电源适配器。
90VAC满足启动时间的条件下，实现AC264V样机待机功耗仅为72mW；全电压输入 时平均效率>86.43%；输出接22AWG1.5米线能够满足最严格的 “COC_V5_T2” 能 效标准。
样机具有良好的动态负载能力；同时具有“软启动、OCP、SCP、OVP、OTP 自动恢复”等多种保护功能。
样机的变压器，采用了EE19W加厚磁芯（PC40材质）。变压器绕制工艺部分， 请见后文详细说明。

2  样机特性：

以下表格为工程样机的主要特性，具体测试方法在第 4 章节中有详细说明。

2.1 输入特性：


类型	符号	最小值	典型值	最大值	单位	测试条件
输入电压	Vin	90		264	V	2 wire，no P.E.
输入频率	fline	47	50/60	64	Hz


2.2  输出特性(PCB END)：


类型	符号	最小值	典型值	最大值	单位	测试条件
输出电压	Vout	12.15		12.21	V	CC 模式测得
输出电流	IO	0		2.1	A


2.3 整机参数：


类型	符号	最小值	典型值	最大值	单 位	测试条件
待机功耗	PNL			72	mW	@AC264V
低压效率	η		86.53%		%	@AC115V
高压效率	η		86.43%		%	@AC230V
线性调整率	Δvline	0	-	1	%	@AC90V~AC264V
负载调整率	Δvload	0		1	%	@AC90V~AC264V
动态测试		11.16		12.56	V	@AC90V~AC264V
启动时间	Tst		1.792		s	@AC100V 100%Load


2.4 保护功能测试：


类型	实现方式	恢复条件
过流保护	CS 端检测	负载正常后自动恢复
短路保护	FB 端检测	负载正常后自动恢复
过压保护	VDD 端检测	负载正常后自动恢复
过温保护	150°C 自动保护	温度下降后自动恢复

3.1  电路原理图及 BOM：
3.1.1 原理图：
