启达CR5211直接PIN对PIN OB2520，CR5201，SF6010
以下资料为：CR5211_5V1A工程样机测试报告V1.0
|
标题 |
CR5211_5W SMPS 工程样机测试报告 |
|
输入、输出规格 |
90~264V AC Input；5V1A DC Output |
|
应用领域 |
USB 电源适配器 |
|
文档编号 |
CR5211_5V1A |
|
著作所有权 |
成都启臣微电子有限公司 |
|
版本号 |
V1.0 |
|
日期 |
2015-07-22 |
样机特性：
● 应用简单，元器件少，体积小，成本低；
● 待机功耗小于 75mW；
● 三极管方案，优良的 EMI 特性
● 原边反馈，无需光耦和 TL431,具备线损补偿,CC±4%,CV±5%；
● 高低压过功率点偏差小
● 完善的异常状态保护机制，高可靠性
● USB 电源适配器设计
目 录
1 样机介绍：.............................................................................................................................. - 3 -
2 样机特性： ............................................................................................................................. - 4 -
2.1 输入特性：.................................................................................................................... - 4 -
2.2 输出特性(PCB END)： ............................................................................................... - 4 -
2.3 整机参数：................................................................................................................... - 4 -
2.4 保护功能测试：........................................................................................................... - 4 -
2.5 工作环境：................................................................................................................... - 5 -
2.6 测试仪器：.................................................................................................................... - 5 -
3 样机结构信息：...................................................................................................................... - 6 -
3.1 电路原理图及 BOM：................................................................................................. - 6 -
3.1.1 原理图：............................................................................................................. - 6 -
3.1.2 元器件清单：..................................................................................................... - 6 -
3.1.3 PCB 布局&布线： ............................................................................................. - 7 -
3.2 变压器绕制工艺：....................................................................................................... - 7 -
3.2.1 电路示意图：................................................................................................... - 7 -
3.2.2 规格参数：....................................................................................................... - 7 -
3.2.3 变压器参数:..................................................................................................... - 8 -
3.2.4 变压器结构图：............................................................................................... - 8 -
4 性能测评：.............................................................................................................................. - 9 -
4.1 输入特性：................................................................................................................... - 9 -
4.2 输出特性：................................................................................................................. - 10 -
4.2.1 线性调整率和负载调整率:.......................................................................... - 10 -
4.2.2 输出恒流特性：............................................................................................ - 10 -
4.2.3 输出电压纹波：............................................................................................ - 10 -
4.3 保护功能：................................................................................................................. - 11 -
4.3.1 过流保护：.................................................................................................... - 11 -
4.3.2 短路保护：.................................................................................................... - 11 -
4.4 动态测试：................................................................................................................. - 12 -
4.5 系统延时时间测试：................................................................................................. - 13 -
4.6 其它重要波形测试：................................................................................................. - 14 -
5 EMI 评估测试 ........................................................................................................................ - 15 -
1 样机介绍：
该测试报告是基于一个能适用于宽输入电压范围，输出功率 5W，恒流恒压 USB 电源适配器样机，控制 IC 采用了本公司的 CR5211。

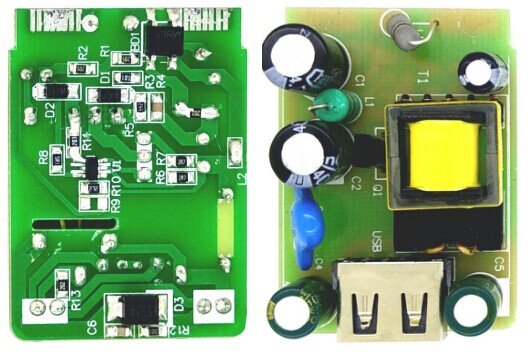

CR5211_5V1A 工程样机示意图
该样机基于 CR5211 设计，全电压实现 5V1A 输出。在最低交流输入（90V/60HZ） 且满足启动时间的条件下(<3s），实现 AC264V 样机待机功耗<75mW；全电压可实 现±5%的 CC/CV 输出精度。异常状态保护功能全面，CR5211 提供多重保护措施: 这些保护措施包括逐周期电流限制、峰值电流限制、过压保护、FB 开路保护、 CS 开路保护、输出短路保护、LEB、电源箝位和欠压锁定等。
该样机严格控制BOM成本，采用普通电解电容，输出采用普通SS34肖特基二 极管，整机平均效率仍大于74%。同时EMI性能优异，完全符合相关测试规定。
样机尺寸：42*30mm；变压器采用了EE13加长型骨架以满足安规上的要求。 磁芯为普通PC40，变压器绕制工艺部分，请见后文详细说明。
2 样机特性：
以下表格为工程样机的主要特性，具体测试方法在第 4 章节中有详细说明。
2.1 输入特性：
|
类型 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
测试条件 |
|
输入电压 |
Vin |
90 |
|
264 |
V |
2 wire，no P.E. |
|
输入频率 |
fline |
47 |
50/60 |
64 |
Hz |
2.2 输出特性(PCB END)：
|
类型 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
测试条件 |
|
输出电压 |
Vout |
4.9 |
|
5.19 |
V |
CC 模式测得 |
|
输出电流 |
IO |
0 |
|
1.23 |
A |
CC 模式测得 |
2.3 整机参数：
类型 |
符号 |
最小值 |
典型值 |
最大值 |
单 位 |
测试条件 |
|
待机功耗 |
PNL |
|
|
70 |
mW |
@AC264V |
|
低压效率 |
η |
|
74.8 |
|
% |
@AC115V |
|
高压效率 |
η |
|
74.5 |
|
% |
@AC230V |
|
线性调整率 |
Δ vline |
0 |
- |
0.6 |
% |
@AC90V~AC264V |
|
线损补偿 |
Δ vload |
2.8 |
3 |
3.6 |
% |
@AC90V~AC264V |
|
动态测试 |
|
2.94 |
|
5.48 |
V |
@AC90V~AC264V |
|
恒流精度 |
CC |
1.17 |
|
1.215 |
A |
@AC90V~AC264V |
|
启动时间 |
Tst |
|
|
2.5 |
s |
@AC100V 100%Load |
2.4 保护功能测试：
|
类型 |
实现方式 |
恢复条件 |
|
过流保护 |
CS 端检测 |
负载正常后自动恢复 |
|
短路保护 |
FB 端检测 |
负载正常后自动恢复 |
|
过压、欠压保护 |
FB 端检测 |
输出电压正常后自动恢复 |
|
过温保护 |
150°C 自动保护 |
温度下降后自动恢复 |
2.5 工作环境：
|
类型 |
范围 |
|
工作温度 |
0°C~40°C |
|
工作湿度 |
20%~90%R.H. |
|
储存温度 |
-20°C~60°C |
2.6 测试仪器：
|
项目 |
设备供应商 |
型号 |
|
交流电源 |
艾德克斯 |
IT7322 |
|
功率计 |
日本横河 |
WT310 |
|
电子负载 |
艾得克斯 |
IT8511+ |
|
示波器 |
泰克 |
DPO4014 |
|
万用表 |
福禄克 |
FLUKE 15B |
|
EMI 测试仪 |
科环 |
KH3939 |
3 样机结构信息：
本小节展示了工程样机的电路、版图结构，变压器结构及工艺。
3.1 电路原理图及 BOM：
3.1.1 原理图：
