CR6345_5V1.0A工程样机测试报告 和OB2535Z直接PIN对PIN
|
标题 |
CR6345_5W SMPS 工程样机测试报告 |
|
输入、输出规格 |
90~264V AC Input；5V1.0A Output |
|
应用领域 |
Charger |
|
文档编号 |
CR6345_5V1.0A |
|
著作所有权 |
成都启臣微电子有限公司 |
|
版本号 |
V1.0 |
|
日期 |
2015-07-07 |
CR6345 芯片特性：
● CR6345 内置 600V 高压功率 MOSFET，反激式原边检测 PWM 功率开 关；
● 内置软启动，减小 MOSFET 的应力，内置斜坡补偿电路；
● 较低的 IC 功耗；
● 具有频率抖动功能，使其具有良好的 EMI 特性；
● 具有“软启动、OCP、SCP、OTP 自动恢复、OVP 锁存”等多种保护 功能；
● 原边反馈，无需光耦和 TL431,可调式线损补偿,IC 基准精度±1%；
● 电路结构简单、较少的外围元器件，适用于小功率 AC/DC 电源适 配器、充电器。
目 录
1 样机介绍：.............................................................................................................................. - 3 -
2 样机特性： ............................................................................................................................. - 4 -
2.1 输入特性：.................................................................................................................... - 4 -
2.2 输出特性(PCB END)： ............................................................................................... - 4 -
2.3 整机参数：................................................................................................................... - 4 -
2.4 保护功能测试：........................................................................................................... - 4 -
2.5 工作环境：................................................................................................................... - 5 -
2.6 测试仪器：.................................................................................................................... - 5 -
3 样机结构信息：...................................................................................................................... - 5 -
3.1 电路原理图及 BOM：................................................................................................. - 5 -
3.1.1 原理图：............................................................................................................. - 5 -
3.1.2 元器件清单：..................................................................................................... - 6 -
3.1.3 PCB 布线： ........................................................................................................ - 6 -
3.2 变压器绕制工艺：....................................................................................................... - 7 -
3.2.1 电路示意图：................................................................................................... - 7 -
3.2.2 规格参数：....................................................................................................... - 8 -
3.2.3 变压器参数:..................................................................................................... - 8 -
3.2.4 变压器结构图：............................................................................................... - 8 -
4 性能测评：.............................................................................................................................. - 9 -
4.1 输入特性：................................................................................................................... - 9 -
4.2 输出特性：................................................................................................................... - 9 -
4.2.1 线性调整率和负载调整率:............................................................................ - 9 -
4.2.2 输出恒流特性：............................................................................................ - 10 -
4.2.3 输出电压纹波：............................................................................................ - 10 -
4.3 保护功能：................................................................................................................. - 10 -
4.3.1 过流保护：.................................................................................................... - 11 -
4.3.2 短路保护：.................................................................................................... - 11 -
4.4 动态测试：................................................................................................................. - 11 -
4.5 系统延时时间测试：................................................................................................. - 11 -
4.6 其它重要波形测试：................................................................................................. - 13 -
5 EMI 评估测试 ........................................................................................................................ - 14 -

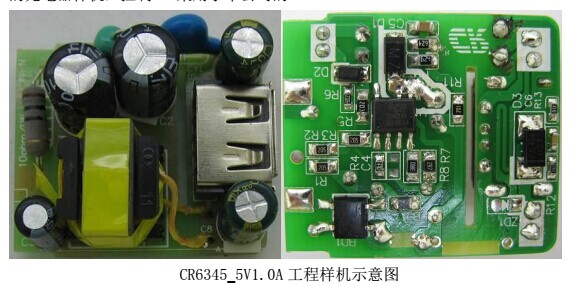

1 样机介绍：
该测试报告是基于一个能适用于宽输入电压范围，输出功率 5W，恒压输出 的充电器样机，控制 IC 采用了本公司的 CR6345。
CR6345设计的，全电压实现5V2.4A输出的充电器。AC90V
满足启动时间的条件下，实现AC264V样机待机功耗<75mW；典型输入电压时平均 效率>74%；能够满足最严格的能效标准“COC_T2”；全电压可实现±2%的CC/CV 输出精度。
样机尺寸：33*28.5mm；样机具有良好的动态负载能力，良好的恒流输出效 果；同时具有“软启动、OCP、SCP、OVP、FB开路保护、OTP自动恢复”等多种保 护功能。
样机的变压器，采用了EE13磁芯（PC40材质），变压器绕制工艺部分，请见 后文详细说明。
2 样机特性：
以下表格为工程样机的主要特性，具体测试方法在第 4 章节中有详细说明。
2.1 输入特性：
|
类型 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
测试条件 |
|
输入电压 |
Vin |
90 |
|
264 |
V |
2 wire，no P.E. |
|
输入频率 |
fline |
47 |
50/60 |
64 |
Hz |
2.2 输出特性(PCB END)：
|
类型 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
测试条件 |
|
输出电压 |
Vout |
4.91 |
|
5.04 |
V |
CC 模式测得 |
|
输出电流 |
IO |
1.228 |
|
1.282 |
A |
CV 模式测得 |
2.3 整机参数：
类型 |
符号 |
最小值 |
典型值 |
最大值 |
单 位 |
测试条件 |
|
待机功耗 |
PNL |
|
|
55.5 |
mW |
@AC264V |
|
低压效率 |
η |
|
75.18% |
|
% |
@AC115V |
|
高压效率 |
η |
|
74.68% |
|
% |
@AC230V |
|
线性调整率 |
Δvline |
|
|
<2.5 |
% |
@AC90V~AC264V |
|
负载调整率 |
Δvload |
|
|
<1.0 |
% |
@AC90V~AC264V |
|
动态测试 |
|
4.42 |
|
5.56 |
V |
@AC90V~AC264V |
|
恒流精度 |
CC |
|
|
<3.5 |
% |
@AC90V~AC264V |
|
启动时间 |
Tst |
|
|
1.9 |
s |
@AC100V 100%Load |
2.4 保护功能测试：
|
类型 |
实现方式 |
恢复条件 |
|
过流保护 |
CS 端检测 |
负载正常后自动恢复 |
|
短路保护 |
FB 端检测 |
负载正常后自动恢复 |
|
过压、欠压保护 |
FB 端检测 |
输出电压正常后自动恢复 |
|
过温保护 |
150°C 自动保护 |
温度下降后自动恢复 |
2.5 工作环境：
|
类型 |
范围 |
|
工作温度 |
0°C~40°C |
|
工作湿度 |
20%~90%R.H. |
|
储存温度 |
-20°C~60°C |
2.6 测试仪器：
|
项目 |
设备供应商 |
型号 |
|
交流电源 |
艾德克斯 |
IT7322 |
|
功率计 |
日本横河 |
WT310 |
|
电子负载 |
艾得克斯 |
IT8511+ |
|
示波器 |
泰克 |
DPO3104 |
|
万用表 |
福禄克 |
FLUKE 15B |
|
EMI 测试仪 |
科环 |
KH3939 |
3 样机结构信息：
本小节展示了工程样机的电路、版图结构，变压器结构及工艺。
3.1 电路原理图及 BOM：
3.1.1 原理图：
