启达CR6562 L6562A/D临界导通模式的有源PFC控制器

时间:2016-03-04 17:09
CR6562基于临界导通模式的有源PFC控制器

特征


  临界导通模式
  具有总谐波优化的四分之一象限乘法器
  较小的启动电流和工作电流
  启动定时
  最小开关频率限制
  内置前沿消隐电路
  具有高箝位的图腾柱输出驱动
  无音频噪声
  基准电压精度可达1.5%
  逐周期电流限制
  峰值电流限制
 优良的保护措施
    1.欠压锁定(UVLO)
    2. 动态过压和静态过压保护(OVP)
    3.使能控制(DISABLE)
    4. 系统开环保护
  9.5V 到 30V 的宽输入范围
  DIP-8 & SOP-8 无铅封装
  兼容L6561 & L6562

应用

  电子镇流器
  AC/DC电源
  LED照明电源
  LCD-TV/显示器等电源

概述

CR6562 是一款基于临界导通模式(CRM)的 有源功率因数校正控制器(PFC),主要应用于中 小功率的 AC/DC 开关电源中。
CR6562 内置了四分之一象限乘法器,它包含 一特殊电路结构,能够减小 AC 输入电流的谐波 失真,并且能够在很宽的输入范围内和很大的负 载电流范围内实现对谐波失真的优化,使功率因 数接近 1。CR6562 还内置了启动定时器、零电流 检测器、峰值电流比较器和图腾柱输出等。
CR6562   为了确保系统稳定工作,针对可能出现的故障设计了一系列优良的保护措施,这些措 施包括过压保护(OVP)、欠压锁定(UVLO)、逐 周期电流限制、乘法器输出箝位、系统开环保护 和图腾柱输出驱动高箝位等。
CR6562 的过压保护分为动态过压保护和静 态过压保护,用以确保在启动时和负载变化时对 输出电压进行很好的调整。乘法器输出箝位用以 限制开关的最大电流;系统开环保护在反馈环路 开路时关断系统;图腾柱输出高箝位用于保护功 率开关 MOSFET 的栅极免受损坏。

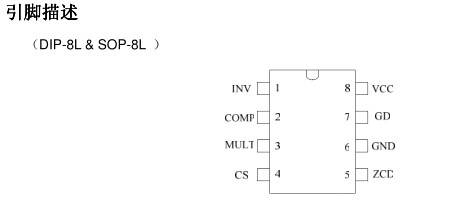

cr6562
名称 引脚 描述

INV
1 误差放大器的反相输入端。此引脚通过一个电阻分压器连接到输出,用
于采样输出电压的信息。

COMP
2 误差放大器的输出。一个反馈网络连接于 INV 引脚和此引脚之间用于稳
定电压环路。

MULT
3 乘法器的输入。此引脚通过一个电阻分压器连接到整流桥后的线电压
上,用于采样正弦形输入电压以控制电流环路。
CS 4 电流采样输入。

ZCD
5 零电流检测器的输入。此引脚一旦被触发,将会开启一个新的开关周期。
同时,此引脚接到地时,控制器将被使能,将停止工作。
GND 6 地。
GD 7 图腾柱输出。此引脚用于驱动功率开关 MOSFET。
VCC 8 芯片电源。

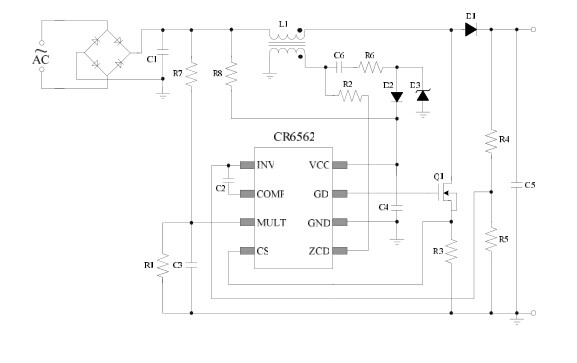

典型应用电路
cr6562

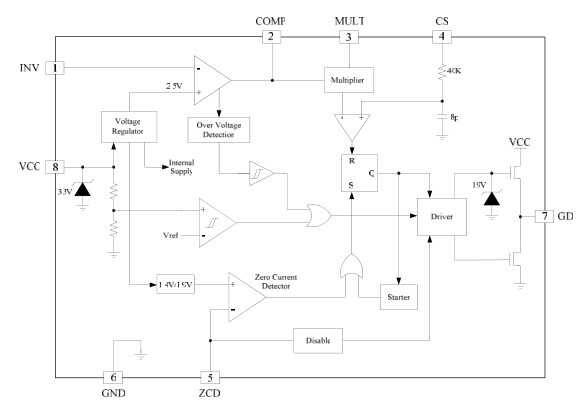

结构构图
cr6562

绝对最大额定值


参数 说明 单位
VCC 芯片电源 30 V

IZCD
零电流检测器允许最大电流 50mA(电流源)
-10mA(电流沉)

mA
INV COMP CS MULT

模拟输入和输出

-0.3  到 7.0


V
Tj 最小/最大结温 -20 到 150
Tsgt 最小/最大存储温度 -55 到 150
引线温度 焊接时间 10 秒 260



电气参数 (Ta=27°C , 除非特别说明)

参数 引脚 描述 测试条件 最小 典型 最大 单位
电源电压
Vcc 8 工作范围 After Turn On 11   30 V

UVLO
8 UVLO(OFF)   11 12 13 V
8 UVLO(ON)   8.5 9.5 10.5 V
Hys 8 UVLO 滞回     2.5   V
Vz 8 箝位电压 Icc=5mA   33   V
电源电流
Icc-start 8 启动电流 Vcc=11V   35 70 µA
Iq 8 静态电流,无开关 Vcc=14.5V   3.0 4.0 mA
Icc 8 工作电流 CL=1nf@ 70kHz   4.0 5.5 mA
In OVP condition Vpin1=2.7V   1.4 2.1 mA

Iq

8
静态电流 Vpin5≤150mv,  Vcc=14.5V   1.1 2.1 mA
Vpin5≤150mV,  Vcc<Vccoff   35 70 µA
误差放大器
Vinv 1 反馈输入电压 Vcc=14.5V 2.45 2.5 2.55 V
Vinv 1 线性调整率 12V<Vcc<28V   2 5 mV
Iinv 1 输入偏置电流 IDD=10mA   -0.1 -1 µA
Gv   电压增益 Open loop 60 80   dB
Gd   增益带宽     1.2   MHz

Icomp

2
电流源 Vcomp=3.6V,  Vinv=2.4V -2 -6 10 mA
电流沉 Vcomp=3.6V,  Vinv=2.6V 2 6 10 mA

Vcomp

2
高箝位 Isource=0.5mA   5.2   V
低箝位 Isink=0.2mA   2.25   V
乘法器
Vmult 3 线性工作范围 Vcomp=3.0V 0 to
3.5
    V
?Vcs/
?Vmult
  输出最大斜率 Vmult=from 0 to 0.5V Vcomp=Upper clamp Voltage 1.65 1.9   V/V

K   增益 Vmult=1V,  Vcomp=3.5V 0.50 0.65 0.80 1/V
电流感应比较器
VCS 4 峰值电流电压 Vmult=2.5V
Vcomp=Upper Clamp Voltage
1.6 1.7 1.8 V
Ics 4 输入偏置电流 VCS=0     0.1 µA
Td(H-L) 4 输出延时     200 450 ns
零电流检测器

Vzcd
5 上升沿输入阈值     1.9   V
  滞回     0.5   V
Vzcd 5 高箝位电压 Izcd=2.5mA 5.1 5.7 6.3 V
Vzcd 5 低箝位电压 Izcd=-2.5mA 0.4 0.65 0.8 V
Izcd 5 输入偏置电流 1.0V≤Vzcd≤4.5V   2   µA
Izcd 5 电流源   -3   -5 mA
Izcd 5 电流沉   3   10 mA
Vdis 5 使能阈值   150 250 350 mV
Izcd 5 重启电流阈值 Vzcd<Vides Vcc>Vccoff -10
0
-20
0
-40
0
µA
栅驱动
VOL 7 低输出电压 Vcc=14.5V, Io=100mA     1.5 V
VOH 7 高输出电压 Vcc=14.5V, Io=100mA 8     V
Tr 7 上升时间 C1=1000pf,10 ~90%   80 150 ns
Tf 7 下降时间 C1=1000Pf,10 ~90%   30 70 ns
Voclamp 7 输出箝位电压 Vcc=28V   16 18 V
过压保护
Iovp 2 动态过压触发电流     40   µs
    静态过压阈值     2.3   V
启动定时器
Tstart   重启周期   70 150 300 µs
系统开环保护比较器

Vth-ol
  系统开环保护阈值电

250

mV


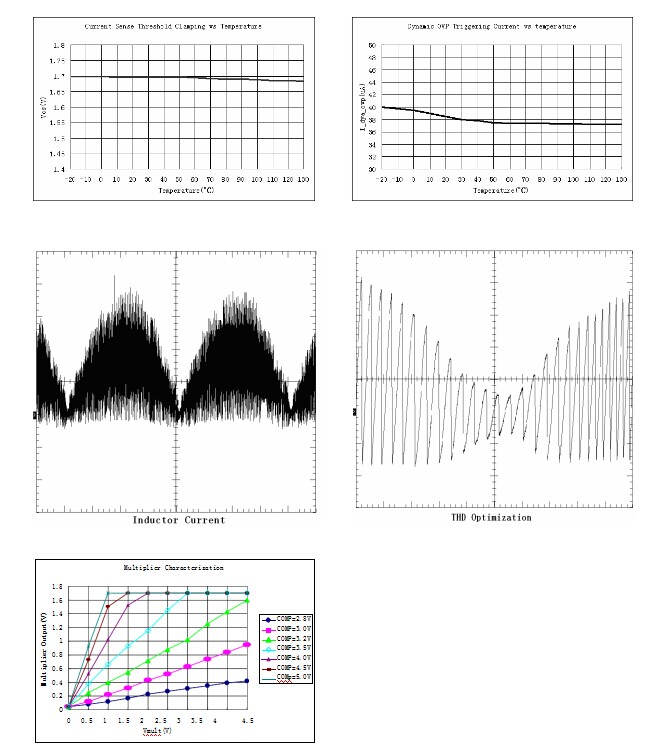

工作原理

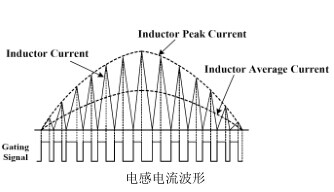

CR6562 是一款基于临界导通模式的有源 PFC 控制器,适用于中小功率的 AC/DC 开关电 源。其控制思想为当电感电流过零时打开功率开 关 MOSFET, 当电感电流上升到输入电流平均 值的两倍时关断功率开关 MOSFET,具体如下图 所示。

cr6562
通过这方式,输入电流的波形就能够很好地跟随 输入电压,从而获得极低的谐波失真和很高(接 近于 1)的功率因数。

启动

CR6562 的供电电源端是 VCC。启动电阻提供 了从高压端到 VCC  旁路电容的直流通路,为芯片提供启动电流。CR6562 的启动电流小于 70uA, 因此 VCC 能够很快被充到 UVLO(OFF)以上, 从而使芯片快速启动并开始工作。采用较大的启 动电阻可以减小整机的待机功耗。一旦 VCC 超过 UVLO(OFF),芯片就进入启动状态。VCC 的旁 路电容一直为芯片提供供电直到输出电压足够高 以至于能够支撑 VCC 通过辅助绕组供电为止。


误差放大器

INV 引脚通过一个电阻分压器采样输出电压, 而后送入误差放大器的反相输入端,与一内部 2.5V 的基准电压进行比较放大,从而调整输出电 压。
在 CR6562 内部,误差放大器的输出连接到 乘法器的输入和外部的补偿网络。一般情况下,系统的带宽被设定在 20Hz 以下,用以减小线电压 交流纹波的影响,进而获得较高的功率因数。在 误差放大器的输入 INV 和输出 COMP 之间接入一 个电容作为补偿网络,稳定系统的电压环路。


乘法器

在 CR6562 中,四分之一象限乘法器的输出 限制了开关的峰值电流。通过限流比较器控制开 关 MOSFET 的关断,使输入电流跟随输出电压, 达到提高功率因数的目的。内置的乘法器包含两 个输入端,一个输入端通过一个电阻分压器连接 到整流桥后的线电压上,用于采样正弦形的输入 电压,另一个输入端是误差放大器的输出 COMP 与内部基准电压 Vref 的差值。 乘法器的输出最高电压被箝位在 1.7V,用于限制 开关 MOSFET 上的最大电流。公式(1)给出了 乘法器输出的计算方法。
cr6562
K :  乘法器增益
VMULT : MULT 引脚上的电压
VCOMP : 误差放大器的输出 COMP 引脚上的电压
Vref :  内部 2.5V 的基准电压

零电流检测器

CR6562 工作于临界导通模式,内置的零电 流检测器能够利用辅助绕组实现对电感上零电流 的探测功能。当存储在电感上的能量完全被释放, 则 ZCD 的电压将会减小。一旦电感电流减小到零, 电感上电压的极性将会翻转。当 ZCD 的电压减小 到 1.4V 以下,零电流检测器将会被触发,从而打 开开关 MOSFET,开始一个新的开关周期。为了 防止错误的触发,在 ZCD 上设计了一个 0.5V 的 滞回电压。此外,零电流检测器的输入端 ZCD 还 设计了一个高电压箝位和一个低电压箝位。高电 压箝位使 ZCD 被箝位在 5.7V,防止电压击穿;低 电压箝位被箝位在 0.65V,防止衬底干扰。

电流采样和前沿消隐

CR6562 采样功率 MOSFET 上的电流是通过 CS 来实现的。CR6562 不仅设计了逐周期的电流 限制,而且设计了峰值电流限制,最大的峰值电 流电压为 1.7V。因此,MOSFET 上最大的峰值电 流为:
cr6562
CR6562 在 CS 端设计了一个 RC 滤波器和前 沿消消隐电路用来防止在开关导通时刻错误的过 流保护被触发。前沿消隐电路另外的一个重要作 用是限制系统的最小导通时间,因此,在轻载时 的谐波失真将会被弱化。


保护控制

CR6562 为保证系统的正常工作,包含了多 种 保 护 措 施 。 这 些 保 护 措 施 包 括 欠 压 锁 定
(UVLO)、逐周期电流限制、动态过压和静态过 压保护以及图腾柱输出驱动高箝位等。


系统开环保护

CR6562 提供了系统开环保护功能。一旦 INV 电压低于 0.25V,开关将会被关断,直至 INV 电 压上升到 0.30V。通过这种方式,系统的输出电压 就不会升得太高,使系统不至于被损坏。


过压保护

由于系统的带宽被设计的很低,导致 CR6562 的过压保护响应将会变得很缓慢。为了解决这一 问题,CR6562    中设计了动态过压保护和静态过压保护两种过压保护机制。动态过压保护用于瞬 态过压的快速保护,静态过压保护用于稳态输出 的过压保护。
在输出瞬态过压时,输出电压的变化量△V 与流经 INV 和 COMP 之间补偿网络的电流成正 比。当这一电流达到 32µA,乘法器的输出将会被强制降低,从而减小开关 MOSFET  导通时间;当这一电流继续增加至超过 40µA,开关 MOSFET将会被关断直至这一电流低 10µA 为止。通过这种
方式,系统的输出将不会上升到很高的值。 当过压持续的时间太长,误差放大器的输出
COMP 将会饱和并保持低电平。当 COMP 的电压 低于 2.30V 时,静态过压比较器将会翻转,关断 开关 MOSFET。当输出电压降低,COMP 电压回 升,误差放大器返回线性区时,系统将会重新恢 复正常工作。


使能控制

CR6562 提供了使能控制功能。当 ZCD 引脚 的电压低于 0.25V 时,CR6562 被使能,停止工 作,在这种情况下,系统的工作电流被降低到一 个很低的水平用以降低系统的损耗直至使能被释 放。


栅驱动

CR6562 的输出是一个单级的图腾柱输出, 可以直接驱动功率 MOSFET。当输出接 1nF 的电 容时,CR6562 驱动输出的上升时间是 80ns,下 降时间是 30ns。针对输出驱动,内置的 16V 高电 平箝位可以防止损坏功率 MOSFET 的栅极。

cr6562

封装信息

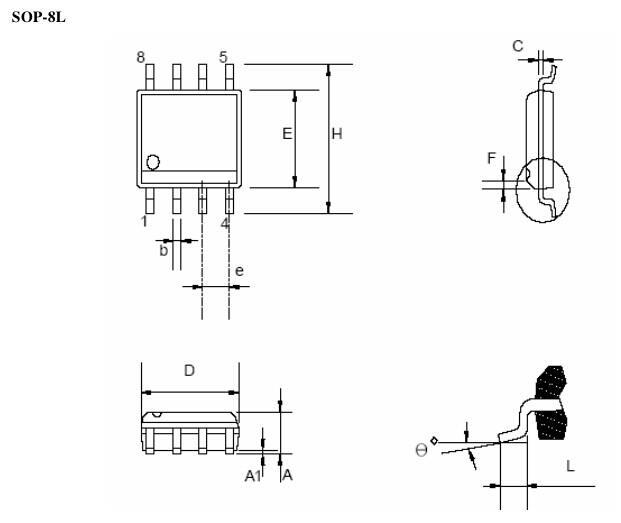

cr6562
参数 毫米 英寸
  最小 典型 最大 最小 典型 最大
A 1.346   1.752 0.053   0.069
A1 0.101   0.254 0.004   0.010
b   0.406     0.016
c   0.203     0.008
D 4.648   4.978 0.183   0.196
E 3.810   3.987 0.150   0.157
e 1.016 1.270 1.524 0.040 0.050 0.060
F   0.381X45°     0.015X45°
H 5.791   6.197 0.228   0.244
L 0.406   1.270 0.016   0.050
θ?

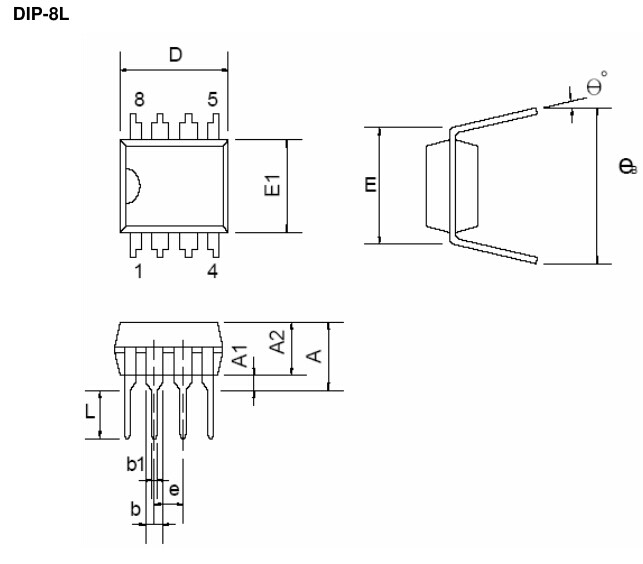

cr6562
参数 毫米 英寸
  最小 典型   最小 典型
A     5.334     0.210
A1 0.381     0.015
A2 3.175 3.302 3.429 0.125 0.130 0.135
b   1.524     0.060
b1   0.457     0.018
D 9.017 9.271 10.160 0.355 0.365 0.400
E   7.620     0.300
E1 6.223 6.350 6.477 0.245 0.250 0.255
e   2.540     0.100
L 2.921 3.302 3.810 0.115 0.130 0.150
eB 8.509 9.017 9.525 0.335 0.355 0.375
θ? 0? 7? 15? 0? 7? 15?
