CR5445100kHz 绿色节能电流模反激 PWM 功率开关
CR5445直接替换OB2357 OB2359
主要特点
• 内置 2ms 软启动以降低功率管开机尖 峰电流
• 采用轻载降频设计，以提高效率和降 低待机功耗
• 采用频率抖动以达到更好的 EMI 性 能
• SENSE 峰值电流检测输入端内置前 沿消隐功能
• 无音频噪声工作模式
• 固定工作频率：100kHz
• 内置斜坡补偿
• 低的启动电流和工作电流
• 欠压锁定保护（UVLO）
• 过载保护(OLP)
• 过温保护（OTP）
• 过压保护(OVP)
• 具有动态峰值限定功能，在全电压输 入范围内获得比较一致的最大输出功 率
• 保护解除后自动恢复功能
• 3000V ESD
• 内置 600V MOSFET
• 高压BiCMOS工艺
• DIP-8L绿色封装

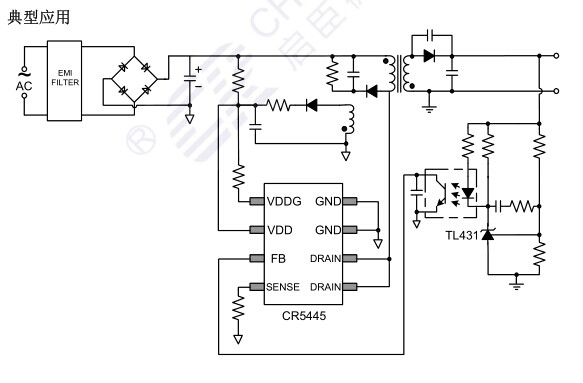

应用
• AC/DC电源适配器
• DVD/DVB电源
• 备用开关电源
• ADSL等无线路由器开关电源
概述
CR5445 是内置高压功率 MOSFET 的电流模反激 PWM 控制芯片，适用于 18W 以内的 离线式反激开关电源，具有高性能、低待机功耗、低成本的优点。
为了保证芯片正常工作，CR5445 针对各种故障设计了一系列完善的具有自动恢复功能 的保护措施，包括软启动、过温保护（OTP）、VDD 欠压锁定保护（UVLO）、过压保护（OVP） 及箝位、逐周期电流限制（OCP）、过载保护（OLP）和图腾柱输出驱动高箝位等，特别对 音频噪声和 FM 干扰进行了处理。芯片内置的频率抖动和图腾柱栅极软驱动技术可容易地获 得良好的 EMI 性能。

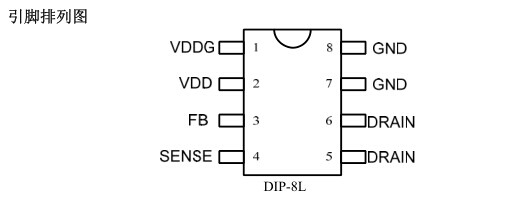

引脚描述
|
名称 |
描述 |
|
GND |
地。 |
|
FB |
反馈输入引脚。PWM 控制器的占空比由此引脚上的反馈电压和 SENSE 引脚
上的检测电压共同决定。 |
|
VDDG |
内部栅极驱动电源输入。 |
|
SENSE |
电流采样输入。 |
|
VDD |
芯片电源。 |
|
DRAIN |
高压 MOSFET 漏极，连接在变压器初级侧线圈一端，线圈另一端接整流输
入电容阳极。 |
极限参数
|
符号 |
参数 |
值 |
单位 |
|
VDD |
工作电压 |
30 |
V |
|
VDDG |
功率输出电路的电源电压 |
30 |
V |
|
VDrain |
高压MOSFET漏端电压（关闭状态） |
-0.3 to 650 |
V |
|
IVDD |
VDD箝位的连续电流 |
10 |
mA |
|
VFB |
FB引脚工作电压 |
-0.3 to 7V |
V |
|
VSense |
SENSE引脚工作电压 |
-0.3 to 7V |
V |
ESD |
ESD能力-人体模式 |
3000 |
V |
|
ESD能力-机械模式 |
250 |
V |
|
TL |
焊接温度 10秒 DIP-8L |
260 |
℃ |
|
TSTG |
储存温度范围 |
-55 to + 150 |
℃ |
|
TJ |
工作结温范围 |
-20 to + 150 |
℃ |
推荐工作环境
|
符号 |
参数 |
最小~最大 |
单位 |
|
VDD |
VDD 电源电压 |
12～23 |
V |
|
TOA |
工作环境温度 |
-20~85 |
℃ |
|
PO（85-265VAC） |
CR5445最大输出功率
（适配器） |
DIP-8L |
5-15 |
W |
电气特性 (TA=25°C （除了另作说明）, VDD = 16V)
|
符号 |
参数 |
测试条件 |
最小 |
典型 |
最大 |
单位 |
|
VDD 供电部分 |
|
IDD-START |
VDD 启动电流 |
VDD=14.1V, 测试流入
VDD 端口的漏电流 |
|
3 |
20 |
μA |
IVDD
(Operation) |
工作电流 |
VFB=3V |
|
2 |
|
mA |
|
UVLO-ON |
VDD 进入欠压锁定的
阈值 |
|
8.5 |
9 |
9.5 |
V |
|
UVLO-OFF |
VDD 退出欠压锁定的
阈值 |
|
14.2 |
14.8 |
16 |
V |
VDD-OVP |
VDD 过压保护阈值 |
CS=0V, FB=3V
升高 VDD 电压， 直到 Gate 关闭 |
27.0 |
28.5 |
30.0 |
V |
|
VDD-CLAMP |
VDD 箝位电压 |
IDD=10mA |
|
30 |
|
V |
|
反馈输入部分 |
|
VFB_OPEN |
FB 脚开路电压 |
|
5.4 |
5.6 |
6.0 |
V |
|
IFB_SHORT |
FB 脚短路电流 |
短路 FB 脚到地，
测试短路电流 |
|
1.55 |
|
mA |
|
VTH_OD |
零占空比时 FB 阈值电
压 |
|
|
0.8 |
|
V |
|
VTH_PL |
过载 FB 阈值电压 |
|
|
3.7 |
|
V |
|
TD_PL |
过载延迟时间 |
|
|
50 |
|
ms |
|
ZFB_IN |
FB 端输入阻抗 |
|
|
4 |
|
K? |
|
电流检测部分 |
|
TSOFT |
软启动时间 |
|
|
2 |
|
ms |
|
T_BLANKING |
前沿消隐时间 |
|
|
300 |
|
ns |
|
ZSENSE_IN |
SENSE 端输入阻抗 |
|
|
40 |
|
K? |
|
TD_OC |
过流检测控制延迟时
间 |
从过流发生到 Gate 驱动
关闭的时间 |
|
120 |
|
ns |
|
VTH_OC |
电流限制阈值电压 |
FB=3.3V |
0.76 |
0.8 |
0.82 |
V |
|
振荡器部分 |
|
FOSC |
正常的振荡频率 |
|
90 |
100 |
110 |
kHz |
|
△F_TEMP |
温度与频率稳定性 |
|
|
5 |
|
% |
|
△F_VDD |
VDD 电压与频率稳定
性 |
|
|
5 |
|
% |
|
D_MAX |
最大占空比 |
FB=3.3V, CS=0V |
70 |
80 |
90 |
% |
|
F_BURST |
Burst Mode 频率 |
|
|
22 |
|
kHz |
|
高压功率 MOSFET 部分 |
|
BVDSS |
MOSFET 漏源击穿电
压 |
VGS=0V, IDS=250uA |
600 |
|
|
V |
|
RDS(ON)* |
漏源之间静态导通电
阻 |
VGS=10V, IDS=1.0A |
|
4.20 |
4.50 |
? |
|
频率抖动部分 |
|
△F_SOC |
频率抖动范围 |
|
-4 |
|
4 |
% |
|
过温保护部分 |
|
TOTP |
过温保护点 |
|
135 |
150 |
165 |
℃ |
* 集成化功率 MOSFET 的内阻和封装形式、散热、环境温度都有关系，本说明书所给值为 室温下分立封装的 MOSFET 内阻。
工作描述
启动电流和启动控制
CR5445 具有很低的启动电流，实际应用时可以采用一个非常大的启动电阻，既能满足 芯片的快速启动，又能使启动功率损耗减到最小。例如，对于全输入电压范围的 AC/DC 转 换器应用，只需要一个 2M?、0.125W 的电阻与 VDD 外面的小电容相连就能使芯片快速启 动。
CR5445 的工作电流低于 2mA，较低的芯片工作电流以及轻载时所采用的 Burst 工作模 式，使芯片在轻载工作时具有较高的工作效率。
软启动
每一次 VDD 电源启动瞬间，CR5445 芯片内部都将触发软启动功能，即在 VDD 电压达 到 UVLO-OFF 以后，在大约 2ms 时间内，峰值电流从 0 上升到最大值峰值电流，以减少电源 启动期间功率管电压应力。注意：无论何种保护导致的 VDD 再次启动，都必将触发软启动 功能。
优化的Burst模式控制
在轻载或者空载情况下，开关电源的大部分损耗来源于功率 MOSFET 的开关损耗，变 压器铁损和缓冲电路的损耗。功率损失的程度正比于开关频率。较低的开关频率可以降低功 率损耗，达到节能的目的。
CR5445 的开关频率可根据开关电源负载情况进行内部调节。正常负载条件下，芯片以 固定频率发波；当负载减小到某一点的时候，芯片开始工作在 PFM 模式，即负载越轻芯片 工作频率越低；如果负载进一步降低到一定程度以后，芯片开始间歇性地发波，从而极大的 减小待机功耗。
开关频率控制采用无噪音工作模式，在任何负载情况下都不会进入人耳敏感的音频范 围，从而减小音频噪声。
频率抖动
CR5445 具有频率抖动功能，即开关频率以一个固定的中心频率为基准，在一定范围内 小幅随机变化，从而分散了谐波干扰能量。扩展的频谱降低了窄带 EMI，因此简化了系统设 计。
峰值电流检测和前沿消隐
CR5445 采用电流模式 PWM 控制技术，具有逐周期峰值电流限制功能。在 MOSFET 导通瞬间，功率管将会产生一个很大的瞬时电流，该电流流过 SENSE 峰值检测电阻并在其两 端产生一个很大的瞬时电压，从而引起错误的 SENSE 峰值电流检测。前沿消隐电路就是为 了滤除 MOSFET 导通瞬间 SENSE 端所产生的瞬时大电压，防止错误的 SENSE 峰值电流检 测。在前沿消隐时间内，功率 MOSFET 始终保持关断。这样就可以节省一个外部的 RC 网 络。
内部斜波补偿
斜波补偿电路在 SENSE 端检测电压信号上叠加了一个三角波信号。这极大的改善了系 统工作在 CCM 模式的闭环稳定性，防止次谐波振荡，减小输出纹波电压。
功率管驱动
CR5445 内置功率 MOSFET 采用栅极软驱动控制。栅极驱动能力太弱将导致较高的开关 损耗；栅极驱动能力太强又将导致 EMI 特性较差。因此两者之间必须采取一定的折中设计。
内置的 Totem Pole 栅极软驱动设计通过调节驱动强度和死区时间很好地实现了这个折 中关系，从而使芯片更容易降低系统损耗并且实现良好的 EMI 特性设计。除此之外，栅极 的驱动强度还可以通过调整 VDD 和 VDDG 之间的电阻来实现。可以很好的控制漏极的下降 沿。使得系统的 EMI 设计具有更大的灵活性。
保护控制
为了确保系统的正常工作，CR5445 内置了多重保护措施。当这些保护措施一旦被触发， 将关断功率 MOSFET。这些保护措施包括逐周期电流限制（OCP）、过温保护（OTP）、过载 保护（OLP）、VDD 欠压锁定（UVLO）保护、过压保护（OVP）和 VDD 箝位功能。
逐周期电流限制（OCP）带有内置线电压补偿，可实现宽输入电压范围（85V~265V） 时恒定功率输出控制。
当 FB 端电压大于过载限制阈值 TD_PL（典型 50ms）后，控制电路关闭功率开关管并一 直保持该状态直到 VDD 电压下降到 UVLO-ON 阈值后，芯片重新启动。
芯片正常工作时 VDD 电压由变压器辅助绕组提供。当 VDD 电压大于 VDD 过压保护阈 值时，CR5445 将关闭输出并一直保持该状态直到 VDD 电压下降到 UVLO-ON 阈值后，芯片 重新启动。当 VDD 电压超过 VDD 箝位阈值时，内部 VDD 箝位电路将 VDD 箝位在 30V， 以保护 VDD 端口。此时 CR5445 的输出仍然关闭。

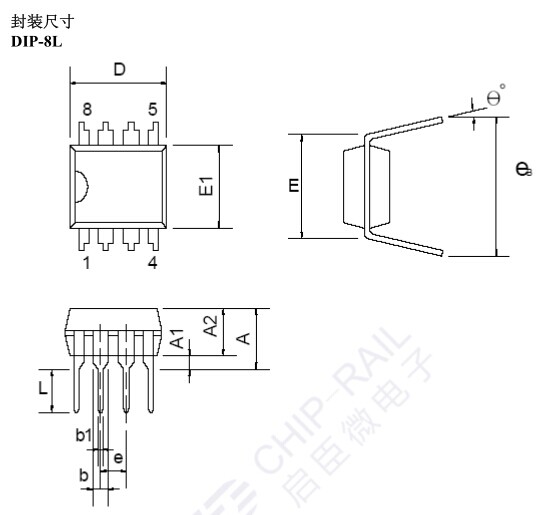

尺寸描述
|
符号 |
毫米 |
英寸 |
|
|
最小 |
典型 |
最大 |
最小 |
典型 |
最大 |
|
A |
|
|
5.334 |
|
|
0.210 |
|
A1 |
0.381 |
|
|
0.015 |
|
|
|
A2 |
3.175 |
3.302 |
3.429 |
0.125 |
0.130 |
0.135 |
|
b |
1.470 |
1.524 |
1.570 |
0.058 |
0.060 |
0.062 |
|
b1 |
0.380 |
0.460 |
0.510 |
0.015 |
0.018 |
0.021 |
|
D |
9.017 |
9.271 |
10.160 |
0.355 |
0.365 |
0.400 |
|
E |
7.620 |
7.870 |
8.25 |
0.300 |
0.310 |
0.325 |
|
E1 |
6.223 |
6.350 |
6.477 |
0.245 |
0.250 |
0.255 |
|
e |
2.500 |
2.540 |
2.580 |
0.098 |
0.100 |
0.102 |
|
L |
2.921 |
3.302 |
3.810 |
0.115 |
0.130 |
0.150 |
|
eB |
8.509 |
9.017 |
9.525 |
0.335 |
0.355 |
0.375 |
|
θ? |
0? |
7? |
15? |
0? |
7? |
15? |
|
产品型号 |
封装类型 |
包装材质 |
一管 |
一盒 |
一箱 |
|
CR5445 |
DIP-8L |
料管 |
50 |
2000 |
20000 |
产品最小订购量为 2000 片，即一盒的芯片数量。
