CR5448绿色节能PWM控制器
特性
• 较低的启动电流 (大约 3μA)
• 较低的工作电流 (大约 1.7mA)
• 软启动减少开机时MOSFET的漏源电 压应力
• 过压保护 (OVP)
• PWM&PFM&CRM 控制模式
• 内建同步斜波补偿，消除次谐波震荡
• 内建频率抖动功能，降低EMI
• 固定105K开关频率
• 内置LEB电路
• 线电压补偿
• 过载保护
• 过温保护
• DIP-8封装
基本应用
• AC/DC适配器
• 开放式电源
• PDA电源
• PC辅助电源
• 机顶盒开关电源
产品描述
CR5448 是电流模式 PWM 控制器，内部包含了 700V 高压启动电路和高压功率 MOSFET，是一款高集成度、低待机功耗的小功率电源模块。在无负载时，待机功耗小于 30mW，满足能源之星的要求。满足 12W 以内的应用要求。CR5448 提供了完整的保护功能， 如 cycle-by-cycle 电流限制、OCP、OTP、OVP 等。通过频率抖动和软驱动电路的设计，降 低开关噪声，简化了 EMI 设计。

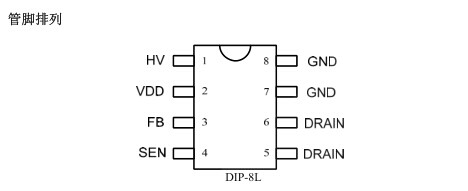

管脚描述
|
引脚 |
名称 |
描述 |
|
1 |
HV |
启动脚，接线电压。 |
|
2 |
VDD |
IC电源供应。 |
|
3 |
FB |
电压反馈，用于PWM控制和检测OLP、SCP等。 |
|
4 |
SEN |
电流限制，连接电流检测电阻决定输出电流。 |
|
5、6 |
DRAIN |
功率MOSFET的漏端，连接变压器的原边绕组。 |
|
7、8 |
GND |
地。 |

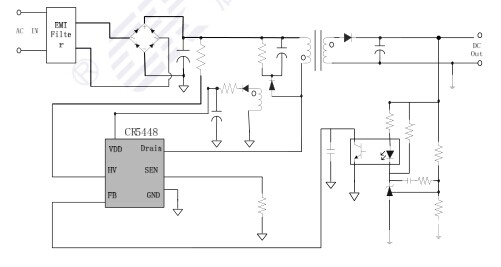

典型应用
极限参数
|
符号 |
参数 |
值 |
单位 |
|
VDD |
电源供应脚 |
30 |
V |
|
Iclamp |
VDD箝位时电流能力 |
10 |
mA |
|
VFB |
反馈脚 |
-0.3 to 6V |
V |
|
VSENSE |
电流检测脚 |
-0.3 to 6V |
V |
|
PD |
功率消耗 |
600 |
mW |
ESD |
ESD 能力--人体模式 |
2000 |
V |
|
ESD能力—机械模式 |
300 |
V |
|
TL |
焊接温度 |
10s |
220 |
℃ |
|
TSTG |
储存温度 |
-55 to + 150 |
℃ |
推荐工作环境
|
符号 |
参数 |
最小~最大 |
单位 |
|
VDD |
VDD电压 |
10~23 |
V |
|
TOA |
工作温度 |
-20~85 |
℃ |
|
PO |
最大输出功率 |
0~15 |
W |
电学参数 (除非特别说明，Ta=25°C， VDD = 15V)
|
符号 |
参数 |
测试条件 |
最小 |
典型 |
最大 |
单位 |
|
高压部分 (HV Pin) |
|
IHV |
HV脚输入电流 |
|
|
1 |
|
mA |
|
Ileakage |
HV漏电流 |
|
|
5 |
|
uA |
|
电源电压 (VDD Pin) |
|
IST |
启动电流 |
|
|
3.0 |
15.0 |
μA |
|
IOP |
工作电流 |
VFB=3V |
|
1.7 |
2.5 |
mA |
|
UVLO_OFF |
开启电压 |
|
13 |
14 |
15 |
V |
|
UVLO_ON |
关闭电压 |
|
6.5 |
7.5 |
8.5 |
V |
|
VDD_CLAMP |
VDD 箝位电压 |
IVDD=10mA |
24 |
26 |
28 |
V |
|
VDD_OVP |
VDD 过压保护电压 |
|
24 |
26 |
27 |
V |
|
电压反馈 (FB Pin) |
|
IFB |
FB短路电流 |
VFB=0V |
|
0.28 |
|
mA |
|
VFB |
FB开环电压 |
VFB=Open |
|
5.5 |
|
V |
|
Dmax |
最大占空比 |
|
65 |
70 |
75 |
% |
|
VREF_GREEN |
进入PFM时电压 |
|
|
1.30 |
|
V |
|
VTH_0C |
零占空比电压 |
|
0.77 |
0.80 |
0.83 |
|
|
VOLP |
过功率保护电压 |
|
|
3.7 |
|
V |
|
TOLP |
OLP延迟时间 |
|
40 |
55 |
70 |
mS |
|
电流检测（SEN Pin） |
|
SST |
软启动时间 |
|
|
4 |
|
mS |
|
T_blanking |
前沿消隐时间 |
|
|
330 |
|
nS |
|
Zsen_IN |
输入阻抗 |
|
|
40 |
|
Kohm |
|
TD_OC |
OCP延迟时间 |
|
|
100 |
|
nS |
|
VTH_L |
OCP电压 |
|
|
0.8 |
|
V |
|
振荡器 |
|
FOSC |
PWM开关频率 |
|
98 |
105 |
108 |
KHz |
|
FPFM |
PFM 频率 |
|
|
21 |
|
KHz |
|
ΔFVDD |
频率随VDD的变化 |
|
|
5 |
|
% |
|
ΔFTEMP |
频率随温度的变化 |
-30-100℃ |
|
5 |
|
% |
|
FJITTER |
频率抖动范围 |
|
-4 |
|
4 |
% |
|
驱动部分 (Drain Pin) |
|
BVdss |
功率MOSFET击穿电压 |
|
600 |
|
|
V |
|
Rdson |
漏源导通电阻 |
|
|
3.9 |
|
? |
|
OTP（RT） |
|
OTP |
过温保护 |
|
|
140 |
|
℃ |

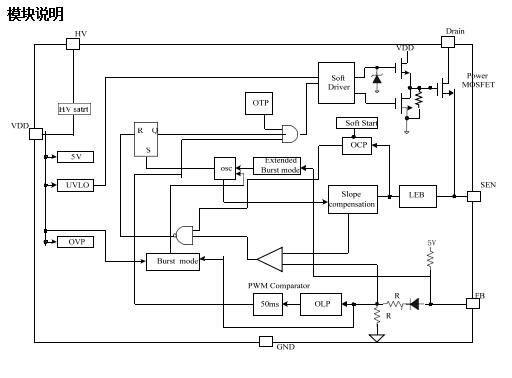

工作原理描述
CR5448 是高集成度低成本电流模式 PWM 控制器，适于中小功率 ACDC 反激式电源控 制应用。芯片固定 105K 开关频率，在轻载或无负载时工作在 PFM/CRM (Cycle Reset Mode) ， 减小的系统损耗，达到绿色节能的目的。 IC 集成了丰富的保护功能，简化了电路系统应用 设计。
高压启动和欠压锁定
HV 脚通过启动电阻（典型 100K）连接在线电压，当上电时 HV 通过内部启动电路给 VDD 上连接的电容充电，HV 提供了恒定充电电流，典型值 1mA。当 VDD 上的电容电压达 到启动电压，IC 启动，高压启动模块关闭，以后 VDD 就由辅助绕组提供能量。关闭后， HV 的电流小于 5uA，减少了系统损耗。

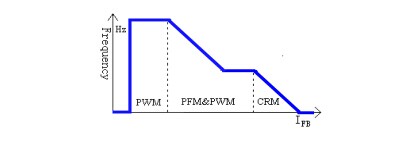

绿色节能
对小功率反激电源而言，主要的待机损耗包括传导损耗、开关损耗和控制芯片的损耗， 而这些损耗都和开关频率有关。在轻负载或者无负载时，降低 PWM 工作频率，可以减小待 机功耗。为了实现小于 30mW 的待机功耗，CR5448 采用了 PWM、PFM 和 CRM 相结合的 控制方法：在中等负载或重载时，CR5448 工作在 PWM 模式，频率为 105kHz ，通过调节 脉冲宽度控制输出电压。FB 电压随着负载减小而减小，当 FB 反馈电压小于设定电压值 VREF_GREEN 时，内部模式控制器进入 PFM，振荡器的工作频率随着负载的降低而降低， 并最终箝位在 21kHz 附近。为了进一步降低待机功耗，CR5448 引入一种周期复位技术，当 FB 端的反馈电压进一步降低到小于 VREF_CRM_L 时，内部逻辑电路在 PWM 的下降沿对 寄存器复位，在 PWM 上升沿通过检测输出电压值对寄存器置位。内部振荡器频率保持不变， 逻辑电路将会复位一些脉冲以至于在输出 GATE 的实际频率降低，从而进一步降低待机功 耗。
内部同步斜波补偿
电流模式控制比普通的电压模式控制具有很多优点，但是同样存在着一些缺点。特别是 当 PWM 占空比大于 50 %,整个控制环路可能变得不稳定,抗干扰性能变差。CR5448 内置一 个同步的斜坡补偿可以提高系统的稳定性，防止电压毛刺产生的次谐波振荡。
过载保护和短路保护
CR5448 提供了一个较好的输出短路和过载保护功能，当输出短路或过载发生的时候， FB 反馈引脚的电压将会升高，当电压超过 3.7V，内部探测电路检测到该状态并延迟 55mS 以后发出一个信号控制关断 GATE 输出，然后 VDD 电压跌破 UVLO_ON 电路重启。
软启动
VDD 电源启动瞬间，CR5448 芯片内部都将触发软启动功能，即在 VDD 电压达到 UVLO_OFF 以后，在大约 4ms 时间内，峰值电流从 0 上升到最大值峰值电流，以减少电源 启动期间功率管电压应力。注意：无论何种保护导致的 VDD 再次启动，都必将触发软启动 功能。
前沿消隐 (LEB)
开关管的每次开启不可避免带来开关毛刺，它通过 RSENSE 采样后，对内部逻辑电路带 来干扰，引起内部寄存器的误动作。为了消除开关毛刺的影响，CR5448 中设计了 330nS 的 前沿消隐电路，它可以代替传统的外接 RC 滤波电路，简化外围设计。
功率输出
CR5448 采用特殊的驱动输出，采用软驱动模式，降低功率 MOSFET 开关噪声，同时减 小了功率 MOSFET 开关损耗。同时采用抖动方式，降低的工作噪声，简化 EMI 设计。

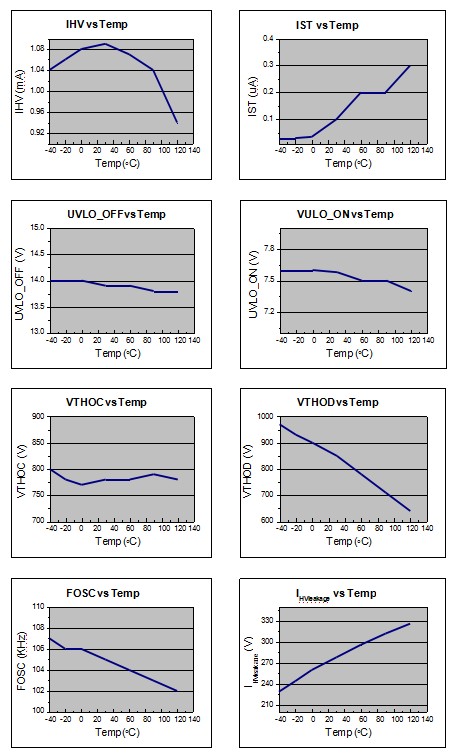

特征曲线

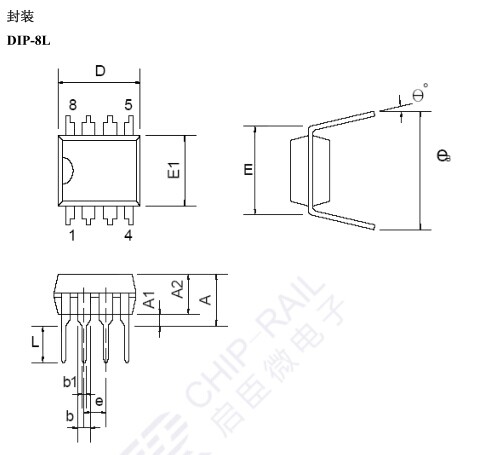

Dimensions
|
符号 |
毫米 |
英寸 |
|
最小 |
典型 |
最大 |
最小 |
典型 |
最大 |
|
A |
|
|
5.334 |
|
|
0.210 |
|
A1 |
0.381 |
|
|
0.015 |
|
|
|
A2 |
3.175 |
3.302 |
3.429 |
0.125 |
0.130 |
0.135 |
|
b |
1.470 |
1.524 |
1.570 |
0.058 |
0.060 |
0.062 |
|
b1 |
0.380 |
0.460 |
0.510 |
0.015 |
0.018 |
0.021 |
|
D |
9.017 |
9.271 |
10.160 |
0.355 |
0.365 |
0.400 |
|
E |
7.620 |
7.870 |
8.25 |
0.300 |
0.310 |
0.325 |
|
E1 |
6.223 |
6.350 |
6.477 |
0.245 |
0.250 |
0.255 |
|
e |
2.500 |
2.540 |
2.580 |
0.098 |
0.100 |
0.102 |
|
L |
2.921 |
3.302 |
3.810 |
0.115 |
0.130 |
0.150 |
|
eB |
8.509 |
9.017 |
9.525 |
0.335 |
0.355 |
0.375 |
|
θ? |
0? |
7? |
15? |
0? |
7? |
15? |
|

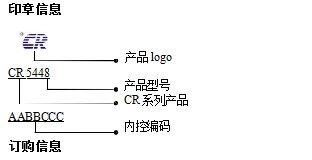

产品型号 |
封装类型 |
包装材质 |
一管 |
一盒 |
一箱 |
|
CR5448 |
DIP-8L |
料管 |
50 |
2000 |
20000 |
产品最小订购量为 2000 片，即一盒的芯片数量。
