特征

CR5211 是一款应用于小功率 AC/DC 充电器和电源适配器的高性能离线式脉宽调制控 制器。该芯片采用原边检测和调整的拓扑结构，因此在应用时无需 TL431 和光耦。 芯片内 置恒流/恒压两种控制方式，其典型的控制曲线如图所示。
在恒流控制时，最大输出电流和输出功率可以通过 CS 引脚的限流电阻 RS 设定。在恒压控制时，内置恒压 采样电路以及高精度的误差比较器基准电压保证了芯 片的高性能和高精度。此外，内置线损补偿电路保证了
从空载到满载条件下输出电压精度。芯片还具有极低的 静态工作电流（典型值为 650μA），在空载状态下，
CR5211 工作在 PFM 模式，最小工作频率可以达到 200Hz，所以芯片的待机功耗很低(可以 满足待机功耗低于 100mW)。
CR5211 针对各种故障设计了一系列完善的保护措施，包括逐周期电流限制、峰值电流 限制、过压保护、FB 开路保护、CS 开路保护、输出短路保护、LEB、OTP、电源箝位和欠 压锁定功能。

参 数	值
VDD 电压	-0.3 to 30V
BD  电压	-0.3 to 7V
CS 输入电压	-0.3 to 7V
FB 输入电压	-0.3 to 7V
最小/最大工作结温	-40  ℃ to 150 ℃
最小/最大存储温度	-55  ℃ to 150 ℃
引脚温度（焊接时间 10 秒）	260℃

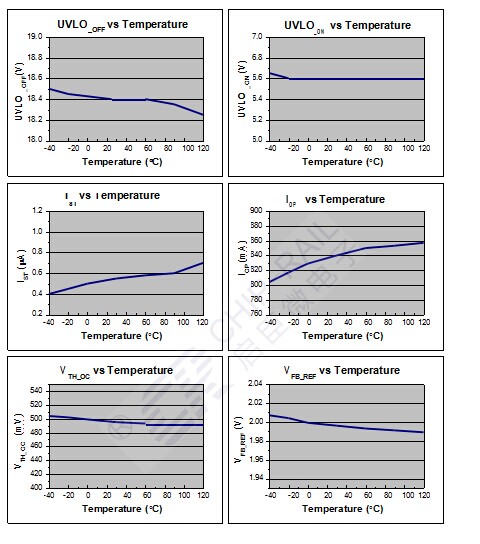

工作原理

CR5211 是一款低成本、高性价比的脉宽调制控制器，适用于离线式小功率 AC/DC 电 池充电器和电源适配器。它采用原边控制方式，因此不需要 TL431 和光耦。内置采样电路 能够提供高精度恒流/恒压控制，能够较好地满足大多数充电器的要求。


启动

CR5211 通过启动电阻提供从整流滤波高压端到 VDD 旁路电容的直流通路，为芯片提 供启动电流。CR5211 的启动电流非常低（典型值为 1μA），因此可以采用较大的启动电阻从 而减小待机功耗，同时保证 VDD 能够很快被充到 UVLO_OFF 以上，从而使芯片快速启动。


恒流/恒压工作

CR5211 作为充电器应用时，芯片首先工作在 CC 模式，并以恒定的输出电流对电池充 电，当电池电压达到满电压时迅速切换到 CV 工作模式，输出电压通过变压器绕组反馈到 FB 端，采样电路采样到的 FB 端电压与误差放大器基准电压比较放大以后再经过芯片内部 环路调节控制输出电压恒定。


工作原理

为了确保 CR5211 在 CC/CV 模式下正常工作，设计必须保证芯片工作在 DCM 模式。 在开关管导通期间，变压器初级电感电流以固定的斜率上升，在开关管关断时刻达到最

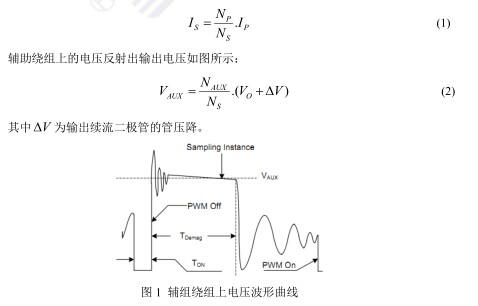

大值 ，同时初级绕组上的电流按照一定的匝比关系转移到次级绕组上，所以次级绕组上的 峰值电流为：

CR5211 采用芯片内部设置 LP FSW 为常数的方法克服了 CC 模式下最大输出电流随着初 级电感量的变化而改变的缺陷。


线损补偿

为了达到良好的负载调整率，CR5211 内部集成了线损补偿功能。FB 端的采样电压由两 部分组成：1、输出电压通过变压器绕组反馈到 FB 端的电压；2、芯片内部线损补偿电流流 过分压电阻所产生的电压，这个电流与开关管关断时间成正比，与负载电流成反比，所以使

CS 电流检测和前沿消隐

CR5211 的峰值电流检测通过检测 CS 脚的外接电阻 RS 上的电压，并且内部设计前沿消 隐电路滤除开关三极管在开启瞬间的电流尖峰，所以 CS 输入脚的 RC 滤波电路不再需要。


基极驱动电路

芯片驱动采用推拉式设计，提供外部三极管的基极驱动电流，这个电流被限制在最大
30mA。


保护电路

CR5211 为了确保系统的正常工作内置了多重保护措施。这些保护措施包括逐周期电流 限制、峰值电流限制、过压保护、FB 开路保护、CS 开路保护、输出短路保护、LEB、电源 箝位和欠压锁定等功能。芯片的供电电源 VDD 由辅助绕组提供。当 VDD 低于进入欠压锁 定的阈值电压时，开关将会被关断，随后系统自动进入重启状态。
