l 低启动电流
l 恒压精度可达±5%、恒流精度可达±4%
l 原边检测拓扑结构，无需TL431和光耦
l 全电压范围内高精度恒压和恒流输出
l 可编程CC/CV模式控制
l 内置输出线电压补偿功能
l 内置初级电感量偏差补偿功能
l 内置前沿消隐电路 (LEB)
l 内置高低压过功率补偿
l 内置次级电压采样控制器
l 无音频噪音控制技术
l VDD端过压保护
l 内置FB开路保护功能
l 内置CS开路保护功能
l 欠压锁定保护功能
l 逐周期电流限制
l 过载保护
l 过温保护
l SOP-7L封装

l 手机/数码摄像机充电器
l 小功率电源适配器
l 电脑和电视机的辅助电源
l 替代线性调节器或RCC

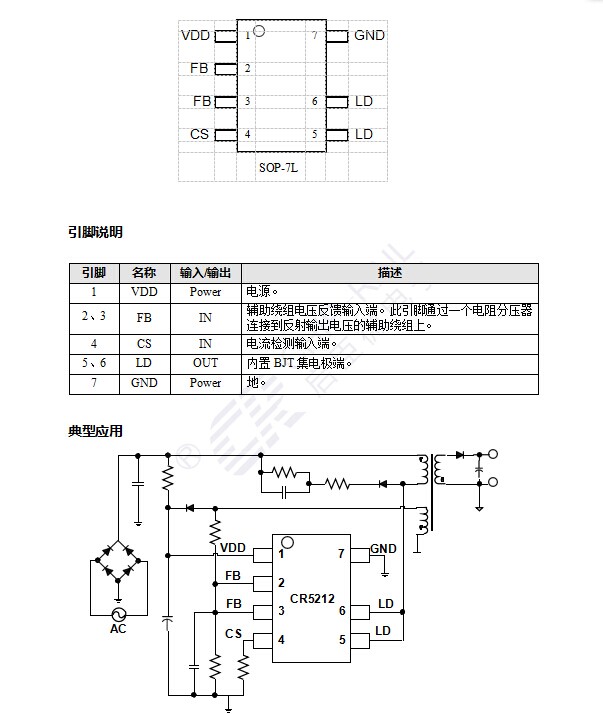

管脚排列图

极限参数

参 数	值
VDD 电压	-0.3 to 30V
LD  电压	-0.3 to 7V
CS 输入电压	-0.3 to 7V
FB 输入电压	-0.3 to 7V
最小/最大工作结温	-40  ℃ to 150 ℃
最小/最大存储温度	-55  ℃ to 150 ℃
引脚温度（焊接时间 10 秒）	260℃

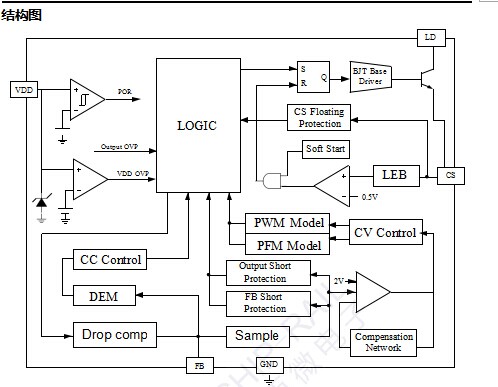

工作原理

CR5212 是一款低成本、高性价比的脉宽调制控制器，适用于离线式小功率 AC/DC 电 池充电器和电源适配器。它采用原边控制方式，因此不需要 TL431 和光耦。内置采样电路 能够提供高精度恒流/恒压控制，能够较好地满足大多数充电器的要求。


启动

CR5212 通过启动电阻提供从整流滤波高压端到 VDD 旁路电容的直流通路，为芯片提 供启动电流。CR5212 的启动电流非常低（典型值为 1μA），因此可以采用较大的启动电阻 从而减小待机功耗，同时保证 VDD 能够很快被充到 UVLO_OFF 以上，从而使芯片快速启动。


恒流/恒压工作

CR5212 作为充电器应用时，芯片首先工作在 CC 模式，并以恒定的输出电流对电池充 电，当电池电压达到满电压时迅速切换到 CV 工作模式，输出电压通过变压器绕组反馈到 FB 端，采样电路采样到的 FB 端电压与误差放大器基准电压比较放大以后再经过芯片内部 环路调节控制输出电压恒定。


工作原理

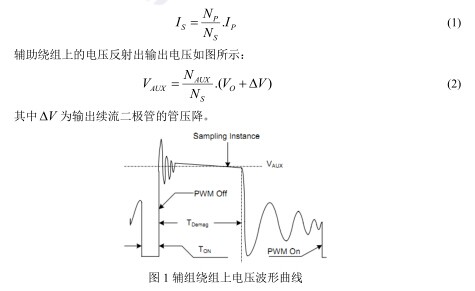

为了确保 CR5212 在 CC/CV 模式下正常工作，设计必须保证芯片工作在 DCM 模式。 在开关管导通期间，变压器初级电感电流以固定的斜率上升，在开关管关断时刻达到最大值 I P ，同时初级绕组上的电流按照一定的匝比关系转移到次级绕组上，所以次级绕组上的峰
值电流为：

FB 端通过辅组绕组和 GND 之间的分压电阻进行采样。内置采样电路在退磁时间内设 置的时刻开始采样并保持到下一次采样，再将采样电压与误差放大器基准电压比较放大，根 据负载状态调整开关管关断时间来调整输出电压。


CC 工作点和输出功率可调

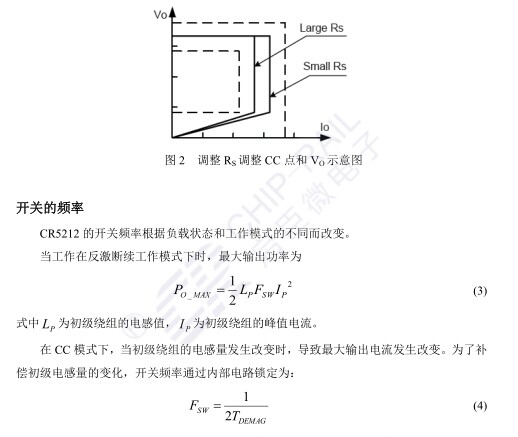

CR5212 的 CC 工作点和输出功率可调通过调节 CS 端的外接电阻 RS，在 RS 比较大的情 况下，CC 工作点和输出功率都比较小，如图 2 所示。


最大补偿百分比为：

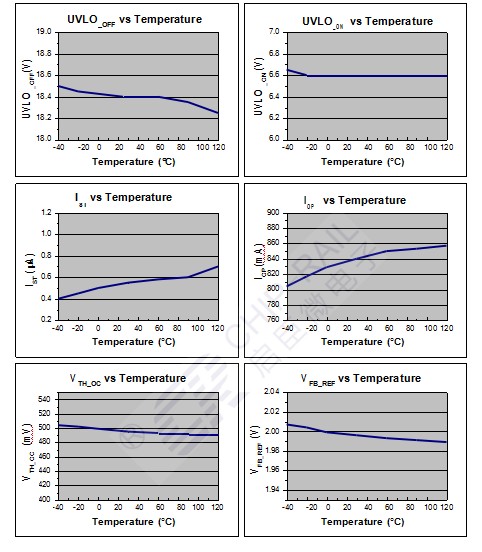

特性曲线及波形

（VDD=20V, TA=25℃ 除了另作说明）。

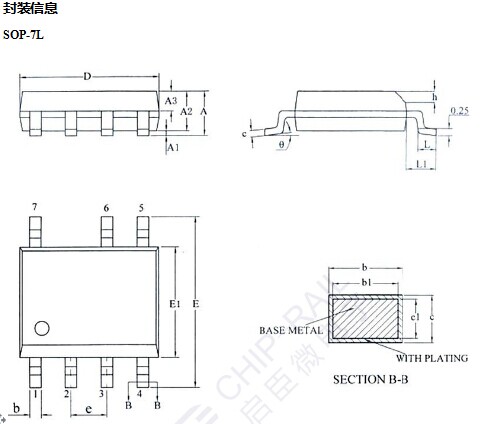

符号	毫米			英寸
	最小	典型	最大	最小	典型	最大
A			1.75			0.689
A1	0.10		0.225	0.039		0.089
A2	1.30	1.40	1.50	0.512	0.551	0.591
A3	0.60	0.65	0.70	0.236	0.256	0.276
b	0.39		0.48	0.154		0.189
b1	0.38	0.41	0.43	0.150	0.161	0.169
c	0.21		0.26	0.083		0.102
c1	0.19	0.20	0.21	0.075	0.079	0.083
D	4.70	4.90	5.10	1.850	1.929	2.008
E	5.80	6.00	6.20	2.283	2.362	2.441
E1	3.70	3.90	4.10	1.457	1.535	1.614
e	1.27BSC			1.27BSC
h	0.25		0.50	0.098		0.197
L	0.50		0.80	0.197		0.315
L1	1.05BSC			1.05BSC
θ?	0		8?	0		8?

产品型号	封装类型	包装材质	一管	一盒	一箱
CR5212	SOP-7L	料管	100	10000	100000


产品最小订购量为 10000 片，即一盒的芯片数量。
