CR634X-45/47/48高精度CC/CV 原边检测PWM
主要特点
? AC264V待机低于75mW
? 原边检测拓扑结构，无需光耦和TL431
? 全电压范围内高精度恒压和恒流输出
? 可编程CC/CV模式控制
? 采用多模式控制的效率均衡技术
? 动态负载调节
? 内置输出线电压补偿功能
? 内置初级电感量偏差补偿功能
? 内置全电压功率自适应补偿功能
? 内置过温度保护功能
? 内置INV开路保护功能
? 内置输出短路保护功能
? 内置前沿消隐
? 启动电流和工作电流低
? VDD端过压保护
? 输出端过压保护
? 逐周期过流保护
? DIP-8L、SOP-7L绿色封装
基本应用
? 小功率电源适配器
? 蜂窝电话充电器
? 数码相机充电器
? 电脑和服务器辅助电源
? 替代线性调整器和RCC
产品概述
CR634X 是一款高性能原边检测控制的 PWM 开关，AC264V 待机功耗小于 75mW。CR634X 内部采用了多模式控制的效率均衡技术，用于优化芯片系统待机功耗和提升效率，同时采用了初级电感量补偿技术和内部集成的输出线电压补偿技术，保证了芯片在批量生产过程中 CC/CV 输出精度，内置的全电压功率自适应补偿技术保证了系统在全电压范围（90V~264V）内输出恒定的功率。
CR634X 集成了多种功能和保护特性，包括欠压锁定（UVLO），VDD 过压保护（OVP），软启，过温保护（OTP），逐周期电流限制（OCP），VOUT 过压保护，INV 引脚悬空保护，输出短路保护，前沿消隐，使得芯片具有更高的可靠性。
|

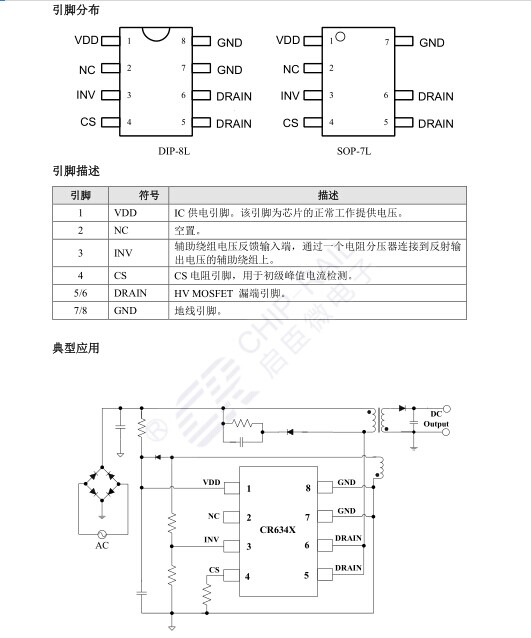

参数 |
值 |
单位 |
|
DRAIN 引脚电压 |
-0.3 to BVdss |
V |
|
VDD 引脚电压 |
-0.3 to 24 |
V |
|
CS/INV 引脚电压 |
-0.3 to 7 |
V |
|
最小/最大结温 |
-40 to 150 |
℃ |
|
储藏温度 |
-50 to 155 |
℃ |
|
DIP-8L/SOP-7L 焊接温度 (10 秒) |
260 |
℃ |
推荐工作环境
|
|
封装 |
230VAC ±15% |
85-265VAC |
|
开放式 1 |
开放式 1 |
|
CR6345 |
SOP-7L |
≤7W |
≤6W |
|
CR6347 |
SOP-7L |
≤9W |
≤8W |
|
CR6348 |
DIP-8L |
≤15W |
≤13W |
1. 开放式应用实际最大功率必须保证足够的 Drain 散热面积，测试条件 50℃环境温度。增加散热面积或风
冷来减小热阻可以获得更高的输出功率。
电气特性
（VDD=16V, TA=25℃ 除了另作说明）
|
符号 |
参数 |
测试条件 |
最小 |
典
型 |
最大 |
单位 |
|
电源电压（VDD 引脚） |
|
IST |
VDD 启动电流 |
VDD=15V |
|
5 |
15 |
μA |
|
IOP |
工作电流 |
VINV=3V |
|
0.8 |
1.0 |
mA |
|
UVLO_ON |
导通阈值电压 |
|
7.0 |
7.6 |
8.2 |
V |
|
UVLO_OFF |
关断阈值电压 |
|
15.8 |
16.8 |
17.8 |
V |
|
VDD_OVP |
VDD OVP 触发电
压 |
CS=0V,INV=3V |
23 |
25 |
27 |
V |
|
电流检测引脚(CS Pin) |
|
TLEB |
LEB 时间 |
|
|
300 |
|
ns |
|
TD_OC |
过流检测控制延时 |
|
|
100 |
|
ns |
|
VTH_OC_MIN |
最小 OCP 过功率阈
值电压 |
|
485 |
500 |
515 |
mV |
|
VTH_OC_MAX |
最大 OCP 过功率阈
值电压 |
|
|
580 |
|
mV |
|
TON_MAX |
最大开启时间 |
|
|
50 |
|
μs |
|
INV 引脚 |
|
VINV_REF |
反馈环路 INV 阈值
电压 |
|
2.475 |
2.5 |
2.525 |
V |
|
TPAUSE_MIN |
最小关断时间 |
|
|
2 |
|
μs |
|
F_MIN |
最小频率 |
|
380 |
440 |
500 |
Hz |
|
ICOMP_MAX |
最大线补电流 |
|
42 |
45 |
48 |
μA |
|
VOUT_OVP |
输出过功率阈值电
压 |
|
2.9 |
3.0 |
3.1 |
V |
|
功率 MOSFET |
|
BVdss |
MOSFET 漏源击穿
电压 |
VGS=0V, IDS=250μA |
600 |
|
|
V |
RDS_ON* |
MOSFET 漏源静态 导通电阻 |
VGS=10V IDS=0.5A |
CR6345 SOP-7L |
|
9 |
11 |
ohm |
|
VGS=10V IDS=1.0A |
CR6347 SOP-7L |
|
5.5 |
6.5 |
ohm |
|
VGS=10V IDS=1.0A |
CR6348 DIP-8L |
|
4.5 |
5.0 |
ohm |
|
过温保护 |
|
OTP_TH |
过温保护 |
|
|
160 |
|
℃ |
|
OTP_REC |
恢复温度 |
|
|
130 |
|
℃ |
* 集成化功率 MOSFET 的内阻和封装形式、散热、环境温度都有关系，本说明书所给值为
室温下分立封装的 MOSFET 内阻。

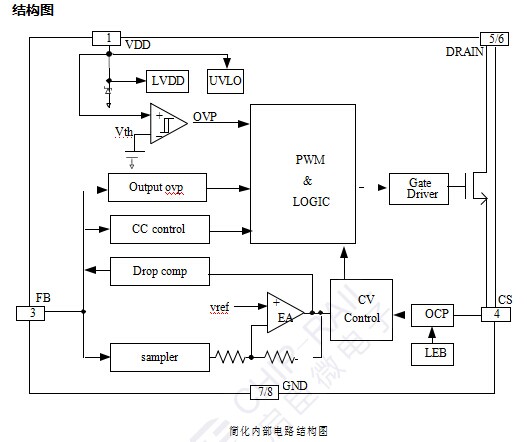

工作原理
CR634X 是一款高性能原边检测控制的 PWM 开关，AC264V 待机功耗小于 75mW。 CR634X 内部采用了多模式控制的效率均衡技术，用于优化芯片系统待机功耗和提升效率， 同时采用了初级电感量补偿技术和内部集成的输出线电压补偿技术，保证了芯片在批量生产 过程中 CC/CV 输出精度，内置的全电压功率自适应补偿技术保证了系统在全电压范围
（90V~264V）内输出恒定的功率。它采用原边控制方式，因此不需要 TL431 和光耦。
恒流/恒压工作
CR634X 作为充电器运用时，芯片首先工作在 CC 模式，并以恒定的输出电流对电池充 电，当电池电压达到满电压时迅速切换到 CV 工作模式，输出电压通过变压器绕组反馈到 INV 端，采样电路采样到的 INV 端电压与误差放大器基准电压比较放大以后再经过芯片内部环 路调节控制输出电压恒定。
工作原理

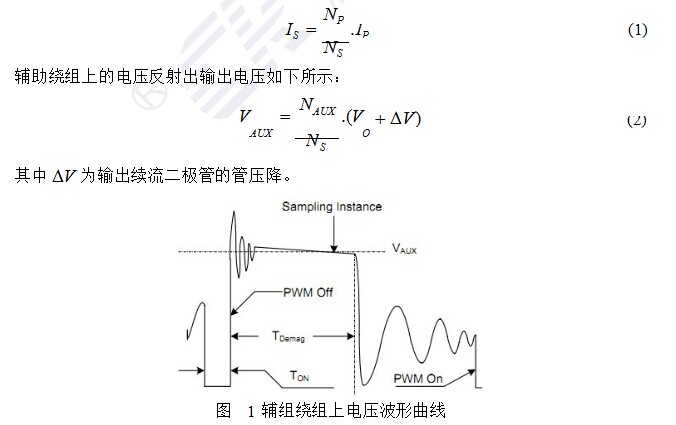

为了确保 CR634X 在 CC/CV 模式下正常工作，设计必须保证芯片工作在 DCM 模式。 在开关管导通期间，变压器初级电感电流以固定的斜率上升，在开关管关断时刻达到最 大值 I P ，同时初级绕组上的电流按照一定的匝比关系转移到次级绕组上，所以次级绕组上
的峰值电流为：
INV 端通过辅组绕组和 GND 之间的分压电阻进行采样。内置采样电路在退磁时间一半 的时刻开始采样并保持到下一次采样，再将采样电压与误差放大器基准电压比较放大，根据
负载状态调整开关管关断时间来调整输出电压。
CC 工作点和输出功率可调
CR634X 的 CC 工作点和输出功率可调通过调节 CS 端的外接电阻 RS，在 RS 比较大的 情况下，CC 工作点和输出功率都比较小，如图 2 所示。
图 2 调整 RS 调整 CC 点和 Wout 示意图
OCP 补偿

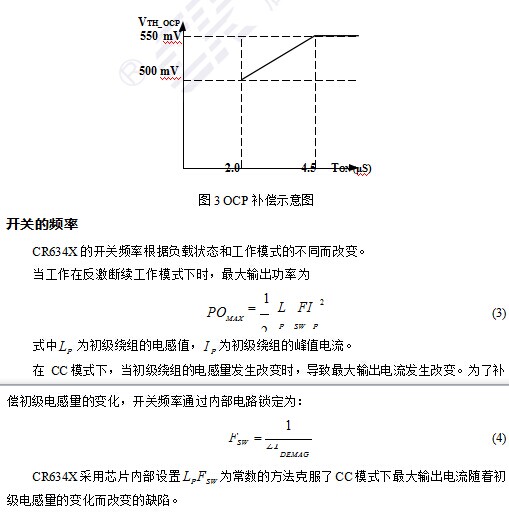

如果没有 OCP 补偿，在 CC 模式下最大电流限制变化会比较大。所以 OCP 的阈值电 压需根据输入交流电压的高低而自动调节。OCP 电压斜波补偿能够抵消交流电压高时引起 过流点的偏大。CR634X 内部集成了 OCP 补偿模块，不需要额外器件。CR634X 内部 OCP 补偿模块是通过检测导通时间来实现这个功能的。当导通时间在 2.0μs 到 4.5μs 之间，OCP 阈值电压线性从 500mV 增加到 550mV，当导通时间大于 4.5μs，OCP 阈值电压被钳位在 550mV。如下图所示：
线损补偿
为了达到良好的负载调整率，CR634X 内部集成了线损补偿功能。INV 端的采样电压由 两部分组成：1、输出电压通过变压器绕组反馈到 INV 端的电压；2、芯片内部线损补偿电 流流过分压电阻所产生的电压，这个电流与开关管关断时间成正比，与负载电流成反比，所 以使得由于输出负载电流变化而导致的输出电压变化能够得到有效补偿。
CS 电流检测和前沿消隐
CR634X 的峰值电流检测通过检测 CS 脚的外接电阻 RS 上的电压，并且内部设计前沿消 隐电路滤除功率 MOSFET 在开启瞬间的电流尖峰，所以 CS 输入脚的 RC 滤波电路不再需要。
保护功能
CR634X 为了确保系统的正常工作内置了多重保护措施。这些保护措施包括欠压锁定
（UVLO），VDD 过压保护（OVP），软启，过温保护（OTP），逐周期电流限制（OCP）， VOUT 过压保护，INV 引脚悬空保护，输出短路保护，前沿消隐等。芯片的供电电源 VDD 由辅助绕组提供。当 VDD 低于进入欠压锁定的阈值电压时，开关将会被关断，随后系统自 动进入重启状态。

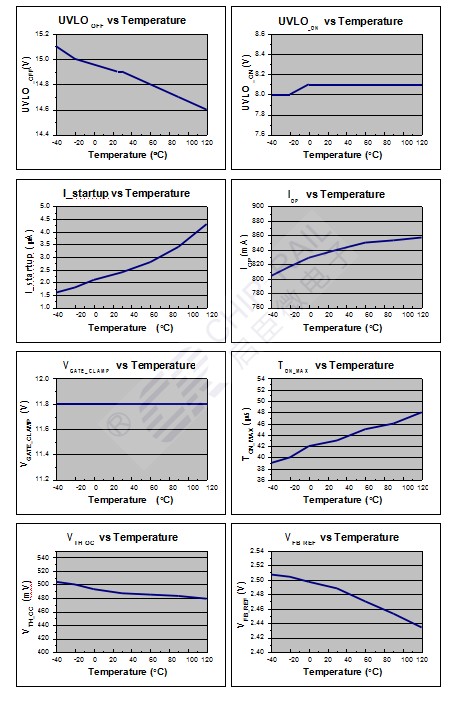

特性曲线及波形
（VDD=16V, TA=25℃ 除了另作说明）。

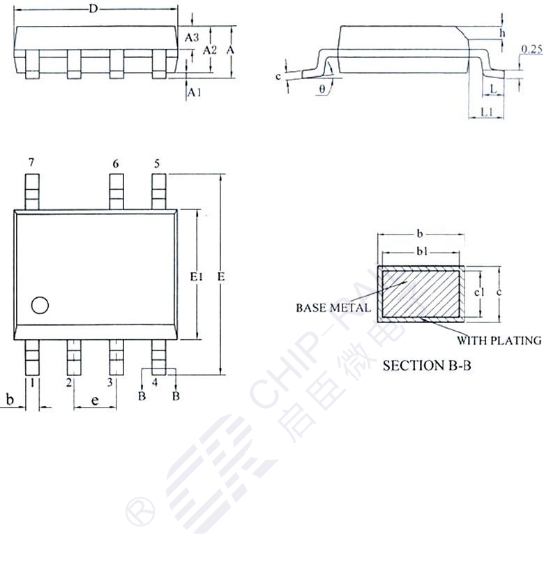

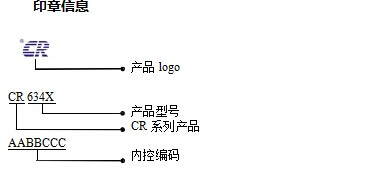

SOP-7L
|
符号 |
毫米 |
英寸 |
|
最小 |
典型 |
最大 |
最小 |
典型 |
最大 |
|
A |
|
|
1.75 |
|
|
0.689 |
|
A1 |
0.10 |
|
0.225 |
0.039 |
|
0.089 |
|
A2 |
1.30 |
1.40 |
1.50 |
0.512 |
0.551 |
0.591 |
|
A3 |
0.60 |
0.65 |
0.70 |
0.236 |
0.256 |
0.276 |
|
b |
0.39 |
|
0.48 |
0.154 |
|
0.189 |
|
b1 |
0.38 |
0.41 |
0.43 |
0.150 |
0.161 |
0.169 |
|
c |
0.21 |
|
0.26 |
0.083 |
|
0.102 |
|
c1 |
0.19 |
0.20 |
0.21 |
0.075 |
0.079 |
0.083 |
|
D |
4.70 |
4.90 |
5.10 |
1.850 |
1.929 |
2.008 |
|
E |
5.80 |
6.00 |
6.20 |
2.283 |
2.362 |
2.441 |
|
E1 |
3.70 |
3.90 |
4.10 |
1.457 |
1.535 |
1.614 |
|
e |
1.27BSC |
1.27BSC |
|
h |
0.25 |
|
0.50 |
0.098 |
|
0.197 |
|
L |
0.50 |
|
0.80 |
0.197 |
|
0.315 |
|
L1 |
1.05BSC |
1.05BSC |
|
θ? |
0 |
|
8? |
0 |
|
8? |

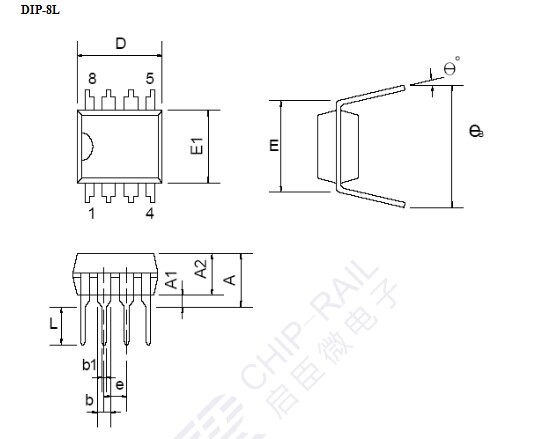

尺寸描述
|
符号 |
毫米 |
英寸 |
|
最小 |
典型 |
最大 |
最小 |
典型 |
最大 |
|
A |
|
|
5.334 |
|
|
0.210 |
|
A1 |
0.381 |
|
|
0.015 |
|
|
|
A2 |
3.175 |
3.302 |
3.429 |
0.125 |
0.130 |
0.135 |
|
b |
1.470 |
1.524 |
1.570 |
0.058 |
0.060 |
0.062 |
|
b1 |
0.380 |
0.460 |
0.510 |
0.015 |
0.018 |
0.021 |
|
D |
9.017 |
9.271 |
10.160 |
0.355 |
0.365 |
0.400 |
|
E |
7.620 |
7.870 |
8.25 |
0.300 |
0.310 |
0.325 |
|
E1 |
6.223 |
6.350 |
6.477 |
0.245 |
0.250 |
0.255 |
|
e |
2.500 |
2.540 |
2.580 |
0.098 |
0.100 |
0.102 |
|
L |
2.921 |
3.302 |
3.810 |
0.115 |
0.130 |
0.150 |
|
eB |
8.509 |
9.017 |
9.525 |
0.335 |
0.355 |
0.375 |
|
θ? |
0? |
7? |
15? |
0? |
7? |
15? |
订购信息
|
产品型号 |
封装类型 |
包装材质 |
一管 |
一盒 |
一箱 |
|
CR634X |
SOP-7L |
料管 |
100 |
10000 |
100000 |
|
CR634X |
DIP-8L |
料管 |
50 |
2000 |
20000 |
SOP-7L 封装产品最小订购量为 10000 片，即一盒的芯片数量；DIP-8L 封装产品最小订 购量为 2000 片，即一盒的芯片数量。
